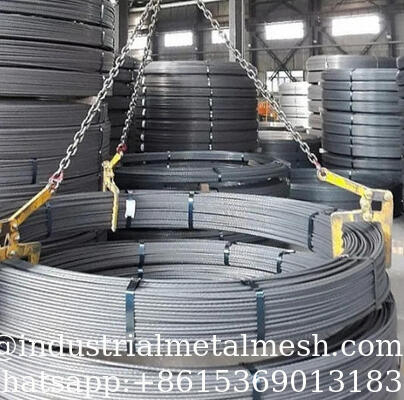

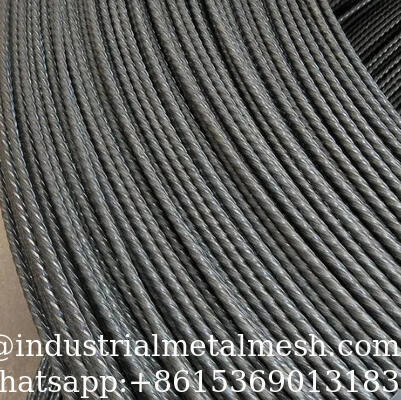

Cabo de Aço PC de Alta Resistência SG Brand 1860MPa, Fio de Tensão Pós-Tensão de 7 Fios, 15,24MM, Baixa Relaxação 2,5 Alto
Fio de aço protendido é um tipo de fio de aço feito de fio de aço carbono e usado em estruturas de concreto protendido ou estruturas de aço protendido.
O fio de aço protendido trefilado a frio é feito de vergalhão de aço de alto carbono de alta qualidade após tratamento de superfície. O teor de carbono do aço é selecionado na faixa de 0,6-0,9%. Antes da trefilação a frio, ele passa por decapagem, fosfatização ou outras formas de tratamento de superfície. Após a trefilação a frio, a área da seção transversal é geralmente reduzida em 50-85%, e a resistência é melhorada através do princípio do encruamento.
O fio de aço protendido trefilado a frio, após estabilização adicional, torna-se fio de aço protendido de baixa relaxação, adquirindo características de baixa relaxação e melhorando significativamente a resistência ao escoamento, o alongamento e a retilinidade. Se galvanizado, torna-se fio de aço protendido galvanizado; fio galvanizado que passou por estabilização é chamado fio de aço protendido galvanizado de baixa relaxação. O fio é geralmente entregue em bobinas; quando usado em dormentes de ferrovias, pode ser cortado no comprimento e embalado conforme necessário.
A alta resistência deste material se manifesta principalmente na direção axial, com resistência radial significativamente menor. Quando aquecido a 400 graus Celsius ou mais, as propriedades de relaxação e resistência serão significativamente prejudicadas. Quando o fio de aço protendido trefilado a frio é usado em tubulações, sua resistência à corrosão sob tensão deve ser cuidadosamente verificada. Ao usar fio de aço galvanizado, sua resistência à corrosão não deve ser totalmente confiada; todo o sistema de cabos deve ter outras medidas de proteção.
O fio de aço protendido trefilado a frio é geralmente usado em tubulações, especialmente aquelas fabricadas usando o processo PCCP. O fio de aço protendido de baixa relaxação é amplamente utilizado em dormentes de ferrovias e postes de concreto protendido, e com menos frequência em componentes de construção; não é mais usado em vigas pré-moldadas. O fio de aço protendido galvanizado de baixa relaxação é comumente usado nos cabos de pontes estaiadas, tirantes de pontes em arco de tubos de aço e na fabricação de cabos protendidos para estruturas de longo vão. Fio de aço galvanizado não estabilizado é geralmente usado nos cabos de pontes pênseis.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Descrição |
| 65 |
1065 |
|
Ck67 |
XC65 |
060A67 |
65 |
Tipo DC, SC |
Por diâmetro: 4mm, 4,8mm, 5,0mm, 5,1mm, 6,0mm, 6,25mm, 7,0mm, 7,8mm, 8,0mm, 9,0mm, 9,5mm, 10,0mm, 11mm, 12mm, etc. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
Tipo DC, SC |
Por classe de resistência: fio de aço protendido de média resistência (800-1200MPa); fio de aço protendido de alta resistência (1470MPa, 1570MPa, 1670MPa, 1770MPa e 1860MPa, etc.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
Tipo DC, SC |
De acordo com o revestimento de superfície, o fio de aço protendido pode ser classificado como: fio de aço protendido não revestido, fio de aço protendido revestido com resina epóxi e fio de aço protendido galvanizado. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
De acordo com a morfologia da superfície, o fio de aço protendido pode ser classificado como: fio de aço protendido redondo liso, fio de aço protendido com nervuras espirais ou ranhuras helicoidais |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
De acordo com a tecnologia de processamento, o fio de aço protendido pode ser classificado como: fio de aço protendido trefilado a frio e fio de aço protendido de baixa relaxação. |
1. Dados técnicos
Cabo de Aço Inoxidável de 7 Fios para Concreto Protendido conforme ASTM A 416
| Resistência Mínima à Ruptura |
Nominal
Diâmetro.
|
Diâmetro.
Tolerância
|
Nominal
Aço
Área
|
Peso Nominal |
Mín.
Carga de Ruptura
|
Carga Mínima
a 1% de Extensão
|
Alongamento Mínimo
Lo≥610mm
|
0,7 G.U.T.S
Relaxação Nominal de 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,53 |
+0,66,-0,15
|
54,84 |
432 |
102,3 |
92,1 |
≥3,5
|
≤2,5
|
| 11,11 |
74,19 |
582 |
137,9 |
124,1 |
| 12,70 |
98,7 |
775 |
183,7 |
165,3 |
| 15,24 |
140,0 |
1102 |
260,7 |
234,6 |
| 17,80 |
190,0 |
1492 |
353,0 |
318,0 |
| 2000 |
12,70 |
+0,66,-0,15 |
98,7 |
775 |
197,4 |
177,7 |
≥3,5 |
≤2,5 |
| 15,24 |
140,0 |
1102 |
280,0 |
252,0 |
Cabo de Aço Inoxidável de 7 Fios para Concreto Protendido conforme GB/T5224
| Resistência Mínima à Ruptura |
Nominal
Diâmetro.
|
Diâmetro.
Tolerância
|
Nominal
Aço
Área
|
Peso Nominal |
Mín.
Carga de Ruptura
|
Carga Mínima
a 1% de Extensão
|
Alongamento Mínimo
Lo≥610mm
|
0,7 G.U.T.S
Relaxação Nominal de 1000h
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9,50 |
+0,30,-0,15 |
54,8 |
432 |
102 |
86,6 |
≥3,5
|
≤2,5
|
| |
11,10 |
74,2 |
580 |
138 |
117 |
| |
12,70 |
+0,40,-0,20
|
98,7 |
775 |
184 |
156 |
| |
15,20 |
140 |
1101 |
259 |
220 |
| |
15,70 |
150 |
1178 |
279 |
251 |
| |
17,80 |
191 |
1500 |
353 |
318 |
| 1960 |
12,70 |
+0,40,-0,20 |
98,7 |
775 |
193 |
174 |
≥3,5 |
≤2,5 |
| |
15,20 |
140 |
1101 |
274 |
247 |
2. Os principais produtos nossos
1. Cabo de Aço PC EN10138 para Pontes Ferroviárias
2. Cabo de Aço PC Pós-Tensão BS5896 (12,7mm)
3. Cabo de Aço PC para Concreto Protendido (15,2mm)
4. Cabo de Aço PC Pós-Tensão (15,24mm)
5. Cabo de Aço PC de Baixa Relaxação para Construção (15,2mm)
6. Cabo de Concreto Protendido para Construção 12,7mm
7. Cabo Pós-Tensão para Ancoragem Rocha-Solo (0,5”)
8. Cabo de Concreto Pós-Tensão para Construção
9. Cabo de Aço PC de Alta Tensão (15,24mm)
10. Cabo de Aço PC de Alta Tensão (12,7mm)
11. Cabo de Aço PC de 7 Fios para Ponte
12. Fio de Aço para Concreto Protendido Pré-Moldado ASTM A 421 (5,0mm)
13. Cabo de Aço Protendido de 7 Fios 82B 12,7mm
14. Fio de Aço para Concreto Pré-Moldado
15. Cabo PC para Engenharia de Concreto Armado
16. Cabo de Concreto Protendido de Baixa Relaxação
17. Cabo PC para Materiais de Construção Civil
18. Cabo de Fio Pós-Tensão ASTM A 416
19. Cabo PC para Construção (15,24mm)
20. Cabo PC Pós-Tensão de 12,7mm para Ponte
21. Cabo de Tensão Pós-Tensão de 7 Fios - Sete Fios 12,7mm
22. Cabo de Aço PC ASTM A 416 para Pontes de Longo Vão
23. Fio de Aço para Projeto de Ancoragem Rocha-Solo
24. Cabo de Aço PC de 7 Fios para Rodovia
25. Cabo de 7 Fios de Concreto Protendido 15,7mm para Construção de Edifícios/Pontes/Rodovias
26. Cabo de 7 Fios de Concreto Protendido 15,7mm BS5896
27. Cabo de Aço PC Grau 270KSI
28. Cabos de Aço PC para Materiais de Ponte 15,2mm/0,6”
29. Cabo de Aço Pós-Tensão de 15,2mm para Construção de Edifícios
30. Fio de Aço para Concreto Protendido de Baixa Relaxação de 15,2mm
31. Cabo PC ASTM A 416 de 15,2mm para Dormente de Ferrovia 1860Mpa
32. Cabo PC ASTM A 416 de 12,7mm para Dormente de Ferrovia 1860Mpa
33. Cabo PC de 0,5’’ 12,7mm 7 – Fios para Construção de Rodovias/Pontes
34. Cabo PC de 0,5” 12,7mm Usado em Vigas de Ponte Rolante
3. Estrutura do fio de cabo PC
7 fios, 12 fios, 17 fios, 19 fios e mais
