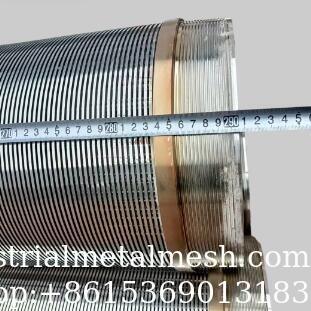

Tela de Arame em Perfil Soldado Integralmente S32750 18S/Q35-12mm
Materiais da Tela de Arame em Perfil Soldado Integralmente: fio de aço inoxidável 201, 304, 316L.

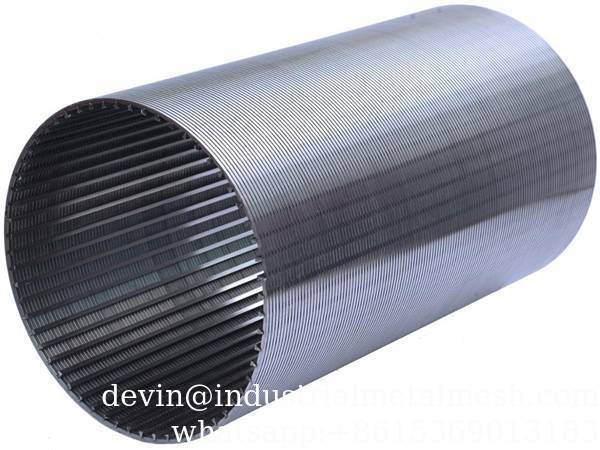

A tela de arame em perfil de aço inoxidável é criada envolvendo um arame em perfil em torno de hastes de suporte colocadas longitudinalmente. Todos os fios e hastes são soldados por resistência em cada ponto de contato.
As inúmeras combinações de arames em perfil e hastes de suporte, e a ampla gama de aberturas entre os arames e hastes (fixas ou variáveis) nos permitem projetar uma tela de acordo com suas especificações técnicas ou cosméticas.
Aplicações da Tela de Arame em Perfil Soldado Integralmente:
A tela de arame em aço inoxidável (304, 316, 316L) é amplamente utilizada na indústria moderna. Podemos personalizar produtos de várias especificações para:
- Tratamento de águas residuais
- Fábrica farmacêutica
- Equipamentos mecânicos
- Alimentos e bebidas
- Usina de açúcar
- Processamento de minerais e agregados
- Dessalinização de água do mar
- Extração de petróleo
- Farmácia
- Mineração de carvão
- Usina de energia
- Extrusão de plásticos
- Destilaria, cervejaria
- Metalurgia
- Fábrica de papel e celulose
- Indústria química
- Abastecimento de água
- Filtração de refrigerante de máquina
-
Características da Tela de Arame em Perfil Soldado Integralmente:
A tela de arame em aço inoxidável soldada é composta por hastes e arame em perfil.
A haste pode ser fio redondo, fio triangular ou fio trapezoidal.
O arame em perfil é fio triangular (arame em V).
Este tipo de tela de tubo possui uma estrutura e alta área aberta, bem como dimensão de fenda precisa.
Ao mesmo tempo, a tela de tubo de aço inoxidável possui características como resistência ao calor, anticorrosiva, boa capacidade de usinagem, longa durabilidade, segurança e confiabilidade. Pode ser usada em muitos tipos de filtragem de meio.
Tubo de Tela de Arame em Perfil Johnson Q35, meticulosamente fabricado usando uma combinação de arame em forma de V e hastes. O arame é soldado à haste em cada ponto de intersecção, criando um produto robusto e confiável. Com uma estrutura única que ostenta uma alta área aberta, essas telas para poços de água garantem dimensões de fenda precisas. Elas oferecem resistência excepcional ao calor, propriedades anticorrosivas, excelente capacidade de usinagem, durabilidade e alta segurança e confiabilidade, tornando-as ideais para várias aplicações de filtragem de meio.
Perfis de superfície
| Nome |
Largura |
Altura |
|
|
| Ø 0.8 |
0.8 |
|
Fio redondo para tubos de suporte |
|
| Ø 1 |
1 |
|
Fio redondo para tubos de suporte |
|
| Ø 2 |
2 |
|
Fio redondo para tubos de suporte |
|
| 4S |
0.45 |
1.2 |
Fio especial para fendas finas |
|
| 5S |
0.5 |
1.25 |
Fio especial para fendas finas |
|
| 6SC |
0.6 |
1.4 |
Fio especial para fendas pequenas |
|
| 10S |
0.75 |
1.425 |
|
|
| 11S |
0.75 |
1.80 |
|
|
| 12S |
1 |
2 |
|
|
| 12SL |
1 |
2 |
Fio em forma de diamante para tubos de suporte |
|
| 15S |
1.2 |
2.5 |
|
|
| 18S |
1.5 |
2.5 |
|
|
| 18SC |
1.5 |
2.8 |
Perfil triangular com cabeça de desgaste |
|
| 22S |
1.8 |
3.7 |
|
|
| 28S |
2.2 |
4.5 |
|
|
| 28SC |
2.2 |
4.5 |
Perfil triangular com cabeça de desgaste |
|
| 28ST |
2.28 |
3.55 |
|
|
| 34S |
2.8 |
5.5 |
|
|
| 42S |
3.4 |
6.8 |
|
|
| 40A |
3 |
6 |
|
|
| 50S |
3.4 |
7.5 |
|
|
| 50SC |
3.4 |
7.5 |
Perfil triangular com cabeça de desgaste |
|
Perfis de suporte
| Nome |
Largura |
Altura |
|
|
| Q22 |
2 |
2.3 |
|
|
| Q25 |
2 |
3 |
|
|
| Q35 |
3 |
5 |
|
|
| Q53 |
5 |
3 |
para telas flexíveis |
|
| D45 |
3,8 |
5,6 |
em forma de gota |
|
| D56 |
5 |
6,5 |
em forma de gota; apenas para cilindros contínuos |
|
| 10x3 |
3 |
10 |
|
|
| 11X5 |
5 |
11 |
|
|
| 12X3 |
3 |
12 |
|
|
| 15X3 |
3 |
15 |
|
|
| 25X3 |
3 |
25 |
|
|
| 35x3 |
3 |
35 |
|
|
| 38x3 |
3 |
38 |
|
|
| 50X3 |
3 |
50 |
|
|
Ligas
A Trislot é especializada em muitas ligas diferentes de aço inoxidável:
| AISI |
DIN |
UNS |
Nome comercial |
| |
3.7035 |
|
Titânio GR II |
| 430 |
1.4016 |
S43000 |
|
| 304 |
1.4301 |
S30400 |
|
| 321 |
1.4541 |
S32100 |
|
| 347 |
1.4550 |
S34700 |
|
| 316L |
1.4404 |
S31603 |
|
| 316Ti |
1.4571 |
|
|
| |
1.4539 |
N08904 |
Uranus B6 |
| |
2.4360 |
N04400 |
Monel 400 |
| |
2.4819 |
N10276 |
Hastelloy C276 |
| |
1.4462 |
S31803 |
Uranus 45N Duplex |
| |
|
|
Super duplex |
| |
1.4547 |
|
254 SMO |
| |
|
|
Impacto + (material resistente ao desgaste) |
Tipos de extremidade de tubo de tela de arame em perfil
Aplicações
Poços de água
Suporte e meio filtrante
Separação sólido-líquido
Aplicação de filtro
Tratamento de esgoto
Aplicação de desidratação
Tratamento de areia
Embalagem
O tubo de tela de arame em perfil deve ser embalado de forma firme e segura. Ao embalar, o tubo de tela de arame em perfil aparece em tubos. Eles são envolvidos com papel à prova de umidade ou outros materiais de embalagem internamente. A embalagem externa deve ser paletes ou caixas de compensado. Também podemos embalar de acordo com os requisitos do cliente.
