Painel de grade de aço padrão ASTM A36 WB325/2 Galvanizado

Painel de grade de aço padrão ASTM A36 WB325/2 galvanizado

A grade de aço é um componente estrutural essencial de muitas construções, particularmente em espaços comerciais e industriais. A grade de aço é projetada especificamente para aplicações de alto impacto e alta carga, como em passarelas, escadas, plataformas e mezaninos. A grade de aço é mais segura, durará mais e terá melhor aparência do que qualquer outra opção sob os pés para espaços industriais e comerciais.
Entre em contato se precisar de grades de aço.

As grades de aço galvanizadas por imersão a quente têm três tipos de grades de aço: grades de aço simples, grades de aço serrilhadas e grades de aço tipo barra I.

Eles são amplamente utilizados em plataformas de estruturas de aço, degraus de escadas, calçadas, drenagens e tampas de poços, etc. Podemos projetar e fabricar grades de aço padrão e em formatos personalizados de acordo com as necessidades do cliente.

.Painel de grade de aço WB325/2, galvanizado, fabricado conforme norma ASTM A36

Dimensões: largura 1500mm, comprimento 6000mm

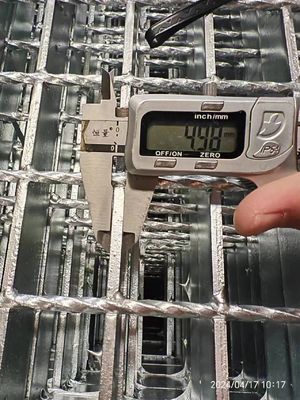

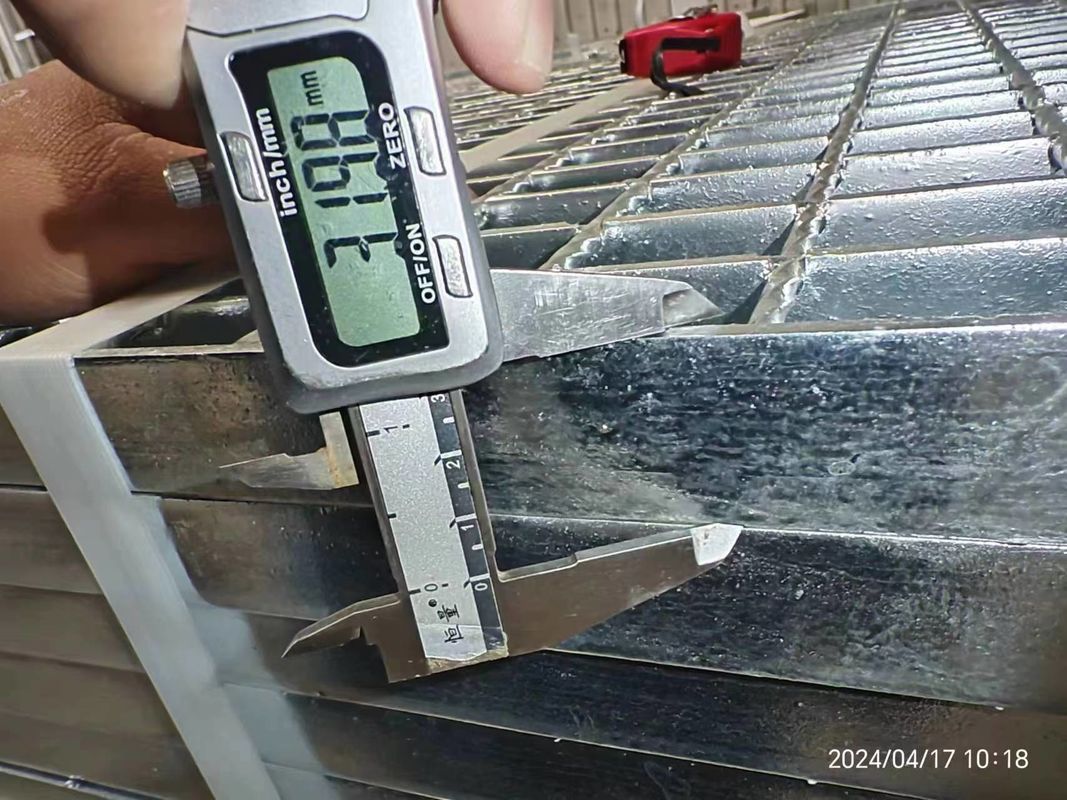

Tamanho da barra de apoio (altura x espessura): 32x5mm
Espaçamento da barra de apoio: 40 mm
Espaçamento da barra transversal: 50 mm

Painéis de grade de aço macio padrão 6 m × 1 m

• Dimensões:Painéis de 6 m × 1 m.
• Tamanho do campo:30 mm × 50 mm.
• Barras de suporte de carga:30 mm ×3 mm.
• Barras transversais:15 mm × 3 mm.
• Revestimento:Galvanização a quente profunda de 85 mícrons.
• Com grampos de fixação de todos os tipos.

Grade galvanizada 6m × 1m seção 25 × 5 mm

• Eletroforjado – torção de fio.
• Malha galvânica 30 × 94 entalhe 70 microns.

Grades de aço galvanizado a quente - B404/41/50SG

• B404/41/50SG extremidade aberta.
• BB: 40 × 4 mm, CB: 6 mm torcido, malha: 41,275 × 50 mm.
• Painel:5850 × 913 mm.
• Serrilhada.

Grades de aço galvanizado a quente - B355/41/50SG

• B355/41/50SG extremidade aberta.
• BB:35 × 5 mm, CB: 6 mm torcido, malha: 41,275 × 50 mm.
• Painel:5850 × 913 mm.
• Serrilhada.

Grades de aço galvanizado a quente - B354/41/50SG

• B354/41/50SG extremidade aberta.
• BB:35 × 4 mm, CB: 6 mm torcido, malha: 41,275 × 50 mm.
• Painel:5850 × 913 mm.
• Serrilhada.

Grades de aço galvanizado a quente - B254/41/50SG

• B254/41/50SG extremidade aberta.
• BB:25 × 4 mm, CB: 6 mm torcido, malha: 41,275 × 50 mm.
• Painel:5850 × 913 mm.
• Serrilhada.

Grade antiderrapante CS 50 mm × 5 mm 8 mm
Grade, superfície antiderrapante (antiderrapante), material aço carbono, padrão de material ASTM A 1011 CS TIPO B, TIPO G2, padrão de fabricação ANSI/NAA MM 531, dimensão da placa (altura × espessura) 50 mm × 5 mm, dimensão da grade (largura × comprimento) 910 mm × 3050 mm, separação entre placas 30 mm, separação entre barras 50 mm, diâmetro da barra 8 mm, revestimento galv/cal 600gzn/m², ASTM 123.

Grade GI ASTM A36 600 mm de largura × 6 m de comprimento

• Tamanho:Barra plana de 40 × 5 mm de espessura (tipo não serrilhada) com barra transversal padrão.
• Tom:30 × 100 mm.
• Nota:Norma ASTM A36.
• Terminar:galvanizado a quente a 80 mícrons.

Grade GI 110 mm × furo 45 mm

• Tamanho:25 mm × 2,50 mm - espessura da barra plana.
• Tamanho do furo:110 mm × 45 mm.
• Largura padrão:900 mm.
• Comprimento:5950 milímetros.
• Peso:68 kg/metro.

Grade de aço galvanizado a quente Q235 I-bar

• Especificação:Grade em I, tamanho: 508 mm (L) × 995 mm (C), materiais Q235.
• Altura da barra de apoio:55 mm × 494 mm de comprimento.
• Passo da barra de apoio:35,3 mm.
• Barra de apoio:7 mm (parte superior e final) / 4 mm (barriga).
• Barra transversal 8 mm × 8 mm × 995 mm de comprimento, passo central de 100 mm, 5 peças/grade.
• Placa final, barra plana, 7 mm × 55 mm (altura) × 995 mm comprimento.
• Galvanização por imersão a quente.
• Embalagem:fardo/palete de madeira.

Grade de aço galvanizado a quente serrilhada conforme BS 4592

• STM-GSGR-001.
• Galvanizado a quente serrilhado conforme BS 4592.
• Tamanho 19 pés × 3 pés, padrão retangular com barras transversais torcidas hexagonais ou quadradas.
• Tamanho das barras de apoio:40 mm × 5 mm serrilhado.
• Espaçamento entre barras de apoio:30 mm, conectados entre si com uma haste hexagonal torcida de 8 mm a cada 100 mm.
• A superfície superior das barras de apoio deve ser serrilhada.
• Os painéis de grade devem ser galvanizados a quente com espessura mínima de 460 g/m².
• Grade adequada para vão máximo de 67" para deflexão de 1/4" sob trabalho uniforme com carga de 6,6 kn/m².
• A barra de grade deve ter a extremidade fechada.

Barra de grade galvanizada a quente superfície lisa

• Tamanho:100 cm L × 160 cm C.
• Grades de Barra.
• Superfície lisa, com faixas em ambas as extremidades.
• Tamanho da barra plana:25 mm × 5 mm.
• Espaçamento da barra de carga:30 mm.
• Espaçamento da estrada de torção:100 milímetros.
• Vão da barra de carga:1600 mm.
• Largura:995 milímetros.
• Tratamento de superfície: galvanizado a quente.

Grades de barras galvanizadas ASTM A36 tipo aberto

• Material:ASTM A36, grade galvanizada tipo aberta 25 × 5 mm, barras de apoio espaçadas em 30 mm.
• Com barras transversais antiderrapantes (diâm.: 9,5 mm) com pressão de 100 mm em padrão retangular.

Grade de aço ST37 galvanizada a quente

• Passo da barra de apoio:34 milímetros.
• Passo da barra transversal:34 milímetros.
• Espessura da barra transversal:5 milímetros.
• Espessura da barra de apoio:4 milímetros.
• Altura:50 milímetros.
• Painéis de grade de 6000 mm × 1000 mm.

Grade de aço galvanizado, superfície antiderrapante (antiderrapante)

• Material aço carbono, padrão de material ASTM A 1011 CS Tipo B.
• Dimensão da placa (altura × espessura) 1-1/4 × 3/16 pol.
• Dimensões da grade (largura × comprimento) 36 × 120 pol.
• Placa de separação entre 1-3/16 pol.
• Separação entre barras 4 pol., diâmetro da barra 1/4 pol.
• Revestimento galvanizado ASTM A123 605gm/m².

Grade, superfície lisa, material aço carbono

• Padrão de material ASTM A 1011 CS tipo B.
• Padrão de fabricação ANSI/NAA MM MBG-531.
• Dimensão da placa (altura × espessura) 1 × 3/16 pol.
• Dimensões da grade (largura × comprimento) 24 × 120 pol.
• Placa de separação entre 1-3/16 pol.
• Separação entre barras 4 pol., diâmetro da barra 1/4 pol.
• Revestimento galvanizado, ASTM A 123 605 gm/m².

Grade, material grelha de aço, tipo panorâmica, desenho dente de serra

• Dimensão da placa (altura × espessura) 25 × 3 mm.
• Dimensões da grelha (largura × comprimento) 170 × 247,5 cm.
• Separação entre placas 60 mm, separação entre barras 130 mm.
• Revestimento galvanizado.

Grade de aço galvanizado - aço carbono ASTM A36

• Materiais:aço carbono ASTM A36.
• Revestimento:galvanizado.
• Largura horizontal:1020 milímetros.
• Comprimento longitude:6000 mm.
• Altura:20 milímetros.
• Grossura:3 milímetros.
• Espaçamento da barra vertical:30 mm.
• Ritmo da barra transversal:60 milímetros
• Diâmetro da barra torcida:6 mm.

Grade galvanizada a quente Q235B, malha 30 × 100 mm

• Material:Pergunta 235B.
• Malha:30 × 100 mm.
• Barra de apoio:30 × 5.

Grades galvanizadas de alta qualidade - malha de 41 × 100 mm

• Grades galvanizadas a quente, de alta resistência.
• Barra de apoio de 30 × 5 mm.
• Barra transversal quadrada torcida de 6 mm.
• Malha:41 × 100 mm.
• Tamanho do painel:1m × 6m.
• Material:A36/S 275 JR.
• HDG conforme BS729 OU BS EN 1461.

Grades galvanizadas a quente, grau pesado - malha 30 × 50 mm

• Barra de apoio de 30 × 5 mm.
• Barra transversal quadrada torcida de 6 mm.
• Malha:30 × 50 mm.
• Tamanho do painel:1m × 6m.
• Material:A36/S 275 JR.
• HDG conforme BS729 OU BS EN 1461.

Grade revestida galvanizada - malha 41 × 100 mm

• Tamanho:6000 mm × 1000 mm.
• Barra de estrutura:30 × 3 mm.
• Barra de apoio:3 × 3 mm C/C 41 mm.
• Barra transversal:6 mm SQ torcido C/C 100.
• Terminar:galvanização por imersão a quente.

Grade de aço HDG

• Tipo G35 × 3/40/50, tamanho 5800 × 1003 com extremidades fechadas.
• Tipo G35 × 3/30/40, tamanho 5800 × 1003 com extremidades fechadas.

Grade de aço carbono galvanizado a quente ASTMA123

• Comprimento = 6000 mm.
• Largura = 1000 mm.
• Barra de apoio = 25 mm × 3 mm.
• Barra transversal = haste torcida de 5-6 mm.
• Passo do rolamento = 60 mm (centro a centro).
• Passo da barra transversal = 100 mm (centro a centro).
• Superfície sem serrilha, aço macio JISG3101, acabamento com galvanização a quente ASTMA123.

Grades HDG MS: 2000 mm de comprimento × 500 mm de largura

• Bar principal:MS Plano – 40 × 5 mm
• Barra transversal:MS Plano – 25 × 5 mm
• Espaçamento entre barras principais – 30 mm c/c.
• Espaçamento entre barras transversais – 100 mm c/c.
• Todos os materiais de aço devem estar em conformidade com A36.

Especificação de produção:
