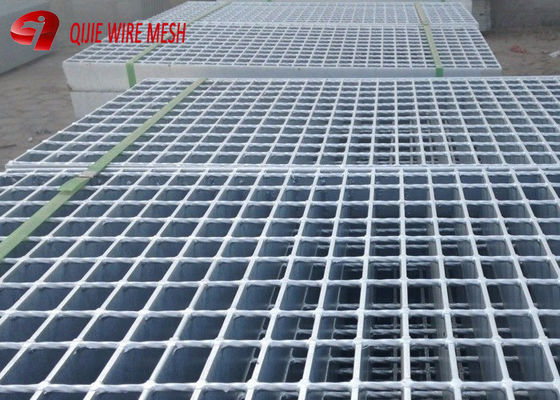

Peso da grade de aço da placa de cobertura de trincheira de rede de drenagem
Grelhas de aço / piso de grelhaFeito por solda com aço plano e barras cruzadas/redondas com certas distâncias.conveniência de carga e outras propriedadesO revestimento de zinco a quente confere ao produto uma excelente resistência à corrosão.
Grelhas de açoé um processo galvanizado a quente, oferece as seguintes vantagens: poupança de materiais, poupança de investimento, fácil instalação, durabilidade de utilização, estrutura leve, não acumulação de sujeira,bom desempenho da ventilação, iluminação, dissipação de calor, anticorrosivo, anticorrosivo ácido e alcalino.
1) Especificações da barra de rolamento (barra de carga) (mm):
As especificações do tipo de rolamento simples e do tipo serrilhado são de 20 x 3 a 100 x 10; As especificações do tipo de secção I são de 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4,55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
2) Balanço da barra de rolamento (centro para centro):
12.515, 25, 30, 30.1632 anos.5, 34, 40, 41.2545, 50, 60, 60.32, 80, 100 mm etc., também de acordo com as exigências do cliente e 30, 40, 60 mm são recomendados,
O padrão americano está disponível < 1' x 3/16'', 1 1/4' x 3/16'', 1-1/2' x 3/16'', 1' x 1/4'', 1-1/4' x 1/4'', 1 1/2' x 1/4' ((19-w-4) etc. >
3) Cross Bar Pitch (centro para o centro):
38.1, 40, 50, 60, 76, 80, 90, 100, 101.6, 102, 135 mm e assim por diante
4) Material:
Aço leve (aço de baixo carbono) ou aço inoxidável
5) Tratamento de superfície:
Não tratados, pintados ou galvanizados por imersão a quente
6) Normas para grades de aço:
A) China: YB/T4001-1998
B) EUA: ANSI/NAAMM (MBG531-88)
C) Reino Unido: BS4592-1987
D) Austrália: AS1657-1985
E) Japão: JJS.
Superfície superior

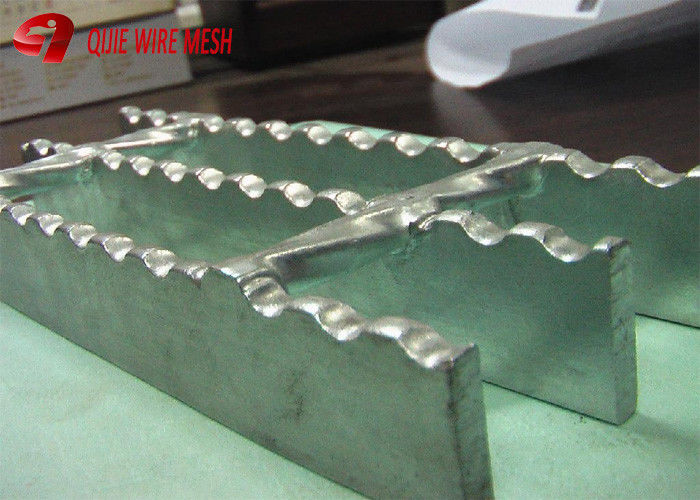

Normalmente fornecidos com uma superfície lisa.Ssuperfície errada (SPor favor, consulte os gráficos de carga nesta secção do catálogo para ver quais tipos de grades de aço suave estão disponíveis com uma superfície serrada.
Aprenda a Grelha de Aço
Especificação das grades de aço
Tabela de tamanhos comuns de grades de aço:
|
Rodas cruzadas
Pico
|
barra de carga
Pico
|
Barras de aço Especificação da barra de carga de grelha ((Largura × espessura) |
| 20×3 |
25×3 |
32×3 |
40×3 |
20×5 |
25×5 |
| 30 |
100 |
G203/30/100 |
G253/30/100 |
G323/30/100 |
G403/30/100 |
G205/30/100 |
G255/30/100 |
| 50 |
G203/30/50 |
G253/30/50 |
G323/30/50 |
G403/30/50 |
G205/30/50 |
G255/30/50 |
| 40 |
100 |
G203/40/100 |
G253/40/100 |
G323/40/100 |
G403/40/100 |
G205/40/100 |
G255/40/100 |
| 50 |
G203/40/50 |
G253/40/50 |
G323/40/50 |
G403/40/50 |
G205/40/50 |
G255/40/50 |
|
Rodas cruzadas
Pico
|
barra de carga
Pico
|
Carga de grelha de barras de aço Especificação da barra ((Largura × espessura) |
| 32×5 |
40×5 |
45 × 5 |
50×5 |
55 × 5 |
60×5 |
| 30 |
100 |
G325/30/100 |
G405/30/100 |
G455/30/100 |
G505/30/100 |
G555/30/100 |
G605/30/100 |
| 50 |
G325/30/50 |
G405/30/50 |
G455/30/50 |
G505/30/50 |
G555/30/50 |
G605/30/50 |
| 40 |
100 |
G325/40/100 |
G405/40/100 |
G455/40/100 |
G505/40/100 |
G555/40/100 |
G605/40/100 |
| 50 |
G325/40/50 |
G405/40/50 |
G455/40/50 |
G505/40/50 |
G555/40/50 |
G605/40/50
|
RTabela de comprimento recomendada:
| Comprimento máximo ((mm) |
| Tamanho da secção de aço plano |
25×3 |
25×5 |
32×5 |
40×5 |
| Série 1 |
550 |
900 |
1300 |
1600 |
| Série 2 |
450 |
750 |
1200 |
1500 |
| Série 3 |
- Não. |
550 |
850 |
1350 |
Processos de malha de aço
Alta resistência e elevada capacidade de suporte:
- Antiderrapante, anticorrosivo, não é fácil de deformar.
- Alto desempenho de segurança.
- Não acumulem chuva, neve e poeira.
- Aparência simples e bonita.
- Fácil de instalar e remover para prolongar a vida útil.
- Aplicações de grades de aço soldado serrado
- As grades de aço soldado serrado são amplamente utilizadas como plataformas, pisadas de escadas, passadiços e pisos em edifícios industriais, civis e comerciais.
Vantagem:
- Não há armadilhas de corrosão em torno das juntas
- Alta relação força/peso
- Permite a formação sem perda de resistência
- Disponível simples ou serrilhado
- Permite a passagem de calor, luz, água e gelo.
Aplicações das grades de aço:

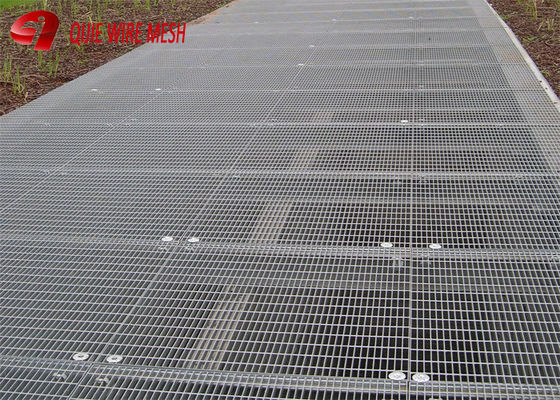

- - Cercas para estacionamentos, edifícios e estradas; coberturas de trincheiras de drenagem e coberturas de poços de drenagem para rodovias;
- - piso em várias pontes, tais como calçadas de pontes ferroviárias, pontes sobre a rua;
- - vias de rotação, canais e plataformas para salas de bombeamento e salas de máquinas em vários navios;
- - plataformas para instalações de extracção de petróleo, lavagens de automóveis e torres de ar;
Padrão de grades de aço:
| País |
Padrão de grelhas de aço |
Padrão de material de aço |
Galvanização a quente padrão |
| China |
YB/T4001-1998 |
GB 700-88 |
GB/T13912-2002 |
| Estados Unidos |
ANSI/NAAMM ((MBG531-88) |
ASTM (A36) |
ASTM ((A123) |
| Inglaterra |
BS4592-1987 |
BS4360 (43A) |
BS729 |
| Austrália |
AS1657-1992 |
AS3679 |
AS1650 |
Tipo de grelha de aço
Comparação de características:
|
Simples:Uma das grades mais amplamente utilizadas, disponível para pavimentos, calçadas, coberturas de poços de drenagem, piso de escada, etc.
|
de peso não superior a 20 g/m2Melhor propriedade antiderrapagem e segurança em comparação com grades simples
|
Forma I:Mais leve, mais econômico e prático em comparação com grades simples.
|
Processos de malha de aço:
Tolerância de fabrico das grades
Não existe uma tolerância máxima admissível para cada dimensão aqui indicada.
