1005 X 600 Lb Grades de piso galvanizado a quente e grades de trecho de escada para offshore

HDG Grades de piso e escada de grades para offshore

Grelhas de piso galvanizadas a quente e trilhas de escada galvanizadas a quente para aplicações offshore.

• Grelhas de piso galvanizadas a quente (largura × comprimento), mm: 1005 × 600 LB.
• Grelhas de piso galvanizadas a quente (largura × comprimento), mm: 1005 × 900 LB.
• Grelhas de piso galvanizadas a quente (largura × comprimento), mm: 1005 × 1200 LB.
• Escalinha galvanizada a quente de 215 × 600 mm com acessórios.
• Traseira de escada galvanizada a quente 245 × 1000 mm com acessórios.

Especificação da grade de barras de aço:

Devido às condições ambientais tropicais e marinhas e às condições de trabalho dos objectivos offshore, devem ser considerados dois elementos.

• As grades de barras possuem fortes características antiderrapante devido à superfície oleosa e escorregadia dos pisos, passeios em objetivos offshore durante a aplicação.
• As grades devem ter características anticorrosivas melhoradas devido a condições de corrosão elevadas em objetivos offshore.

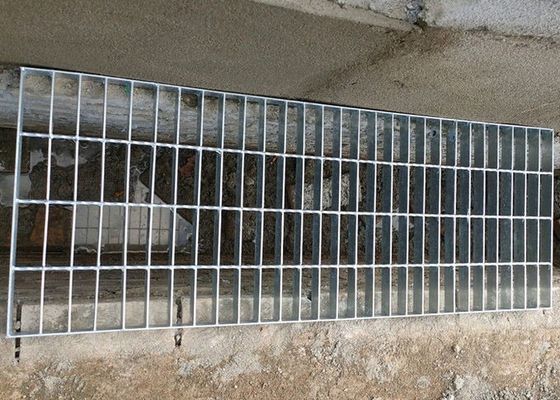

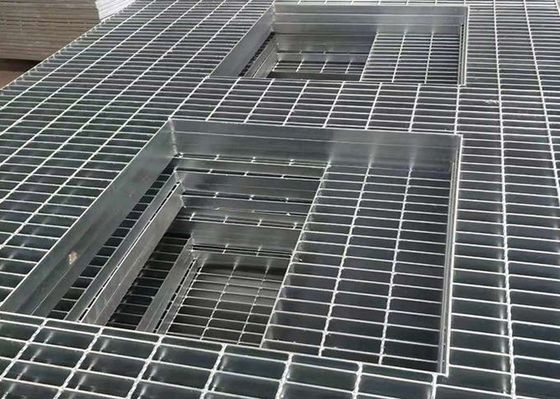

Fig. 1: Grelhas de piso



Especificações técnicas de "grelhas de piso galvanizadas a quente":

• As barras portadoras são fabricadas a partir de aço que cumpre as seguintes normas equivalentes: AS3679 Grau 250, BS4360 Grau 43A e ASTM A36 ou equivalente.
• Superfície serrilhada (barra serrilhada), com uma barra plana do mesmo tamanho (tipo de banda final), galvanizada a quente.
• O tamanho da barra de carga, o tamanho da barra transversal, o passo da barra de carga e o passo da barra transversal são exigidos conforme indicado na figura 1.
• Toda a superfície é protegida por uma camada uniforme de zinco. A galvanização por mergulho de salto está em conformidade com as seguintes normas equivalentes: AS 1650, BS729, ASTM A123 e GB2518.A medição mínima do revestimento galvanizado a quente é de 610 gms/m2.

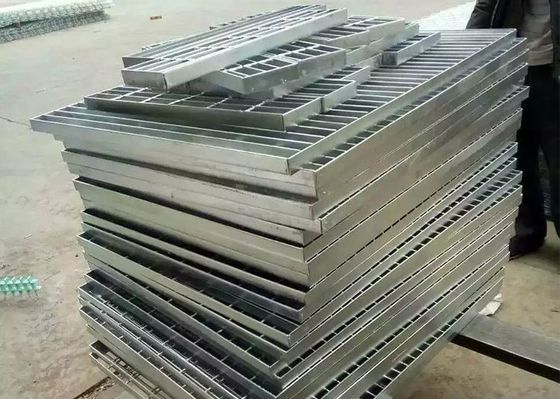

Fig. 2: Piso da escada


Especificações técnicas do "padrão de escada de grelha galvanizada a quente":

• As barras portadoras são fabricadas a partir de aço que cumpre as seguintes normas equivalentes: AS3679 Grau 250, BS4360 Grau 43A e ASTM A36 ou equivalente.
• Superfície serrilhada (barra serrilhada), com uma barra plana do mesmo tamanho (tipo de banda final), galvanizada a quente.
• O tamanho da barra de carga, o tamanho da barra transversal, o passo da barra de carga e o passo da barra transversal são exigidos conforme indicado na figura 1.
• Toda a superfície é protegida por uma camada uniforme de zinco. A galvanização por mergulho em salto está em conformidade com as seguintes normas equivalentes: AS 1650, BS7291_ASIM-A43S e GB2518.A medição mínima do revestimento galvanizado a quente é de 610 gms/m2
• Fixação com parafuso, placa de extremo furado (ver figura 2).
