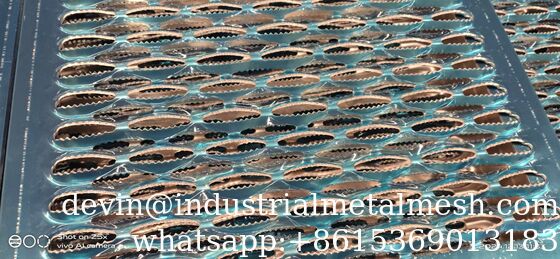

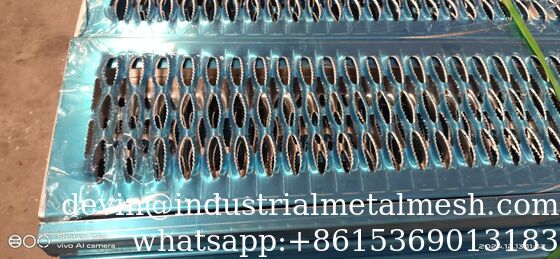

Grelha de aço galvanizado resistente ao deslizamento, grelha antiderrapagem, suporte de passagem dentada.
A placa antiderrapagem também é chamada de grelha antiderrapagem, estribo de aderência antiderrapagem. É um tipo de chapas metálicas perfuradas.O painel de grelha antiderrapante utiliza principalmente chapas de metal como matéria-primaInclui painel antiderrapante galvanizado, grelha antiderrapante de aço inoxidável, grelha antiderrapante de alumínio.forma do lábio do crocodilo e tipo de lágrima, etc.
Matérias-primas:laminados a quente, laminados a frio, chapas de alumínio, chapas galvanizadas, chapas de aço inoxidável, etc.
Padrões de buracos:Furo redondo elevado, forma de lágrimas, boca de crocodilo, etc.
Espessura popular da chapa:2 mm, 2,5 mm, 3 mm
Placa antiderrapante Altura:20mm, 30mm, 40mm, 45mm, 50mm
Placa antiderrapante comprimento:1m, 2m, 2.5m, 3m, 3.66m
Processo de produção:perfurar, cortar, dobrar, soldar
|
Materiais
|
Alumínio, chapa galvanizada, painel de aço inoxidável, etc.
|
|
Padrões de buracos
|
boca de crocodilo, buraco redondo elevado, forma de lágrimas etc.
|
|
Espessura
|
Geralmente 2 mm, 2,5 mm, 3,0 mm
|
|
Altura
|
20mm, 40mm, 45mm, 50mm, personalizado
|
|
Duração
|
1m, 2m, 2,5m, 3,0m, 3,66m
|
|
Técnica de produção
|
perfurar, cortar, dobrar, soldar
|
-
Todas as grades de segurança Guorun também estão disponíveis como folhas planas sem bordas dobradas.
-
Nesse caso, a largura máxima do campo em relevo não deve ser superior a 750 mm para as formas de diamante.
-
Por razões de fabrico, estes cortes planos têm um acabamento ligeiramente curvo.
-
Podem também ser fabricadas grades de outras dimensões (H/W/L) do que as acima referidas.
-
Também estão disponíveis grades com bordas ou superfícies não perfuradas numa ou em ambas as superfícies frontais.
-
Também podemos ser fornecidos com ø 5 mm buracos de drenagem.
-
Contacte-nos para mais perguntas técnicas.
Materiais de grelhas de tábuas, grelhas para escadas
- Aço pré-galvanizado (ASTM A-924-G90): 12 ou 14 gauge.
- Aço laminado a quente: calibre 12 ou calibre 14.
- Liga de alumínio 5052H32: 0,080 "de espessura ou 0,100" de espessura.
- Aço inoxidável tipo 304 ou tipo 316: calibre 16.
|
Artigo n.o
|
Descrição do item
|
Largura padrão
|
Profundidade do canal padrão
|
Comprimento padrão
|
|
1
|
2 placas de diamantes
|
4.75' (120.65mm)
|
1.5'', 2' e 2,5'
(38,1 mm, 50,8 mm e 63,5 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
2
|
Planca de três diamantes
|
7' (120.65 mm)
|
1.5'', 2'', 2,5'' e 3'
(38,1 mm, 50,8 mm, 63,5 mm e 76,2 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
3
|
Plancha de 4 diamantes
|
9.5' (241,3 mm)
|
1.5'', 2'', 2,5'' e 3'
(38,1 mm, 50,8 mm, 63,5 mm e 76,2 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
4
|
Plancha de 5 diamantes
|
11.75' (298.45mm)
|
1.5'', 2'', 2,5'' e 3'
(38,1 mm, 50,8 mm, 63,5 mm e 76,2 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
5
|
Plancas de 6 diamantes
|
18.75' (476.25mm)
|
1.5'', 2'', 2,5'' e 3'
(38,1 mm, 50,8 mm, 63,5 mm e 76,2 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
6
|
Plancha de 7 diamantes
|
24' (609,6 mm)
|
2' e 3'
(50,8 mm e 76,2 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
7
|
Plancha de 8 diamantes
|
24' (609,6 mm)
|
4.5'
(114,3 mm)
|
10 e 12'
(3048 mm e 3657,6 mm)
|
|
ATENÇÃO: Os comprimentos, larguras e profundidades dos canais sob medida estão disponíveis mediante pedido!
|
| 2 Diamante / 9-1/4 " Largura |
| Padrão de diamante |
Largura |
Profundidade do canal |
Galvanizados |
Alumínio |
| 2 Diamantes |
9 a 14". |
- Dois. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9 a 14". |
- 2 e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9 a 14". |
Um 3. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9 a 14". |
4" |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 3 Diamante / 13-3/4 " Largura |
| Padrão de diamante |
Largura |
Profundidade do canal |
Galvanizados |
Alumínio |
| 3 Diamantes |
13-3/4" |
- Dois. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
- 2 e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
Um 3. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
4" |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 5 Diamante / 23-1/4 " Largura |
| Padrão de diamante |
Largura |
Profundidade do canal |
Galvanizados |
Alumínio |
| 5 Diamantes |
23-1/4" |
- Dois. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
- 2 e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
Um 3. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
4" |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 6 Diamante / 27-3/4 " Largura |
| Padrão de diamante |
Largura |
Profundidade do canal |
Galvanizados |
Alumínio |
| 6 Diamantes |
27-3/4" |
- Dois. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
- 2 e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
Um 3. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
4" |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 8 Diamante / 36 " Largura |
| Padrão de diamante |
Largura |
Profundidade do canal |
Galvanizados |
Alumínio |
| 8 Diamantes |
36" |
Um e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
- Dois. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
- 2 e meio. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
Um 3. |
11 Ga, 10 Ga, 9 Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
Aplicações da prancha de apoio de aderência
A placa de apoio pode ser feita de chapa de ferro, chapa de alumínio ou chapa de aço inoxidável, etc., com base em diferentes ambientes de trabalho.pode ser eletro-galvanizado, galvanizado a quente ou pintado a spray.passeios e piso de oficina em fábricas e instalações de transporte, etc. Quando a prancha de suporte de aderência está coberta com lama, gelo, neve, gordura, solo oleoso ou meios de limpeza, a prancha de suporte de aderência pode salvaguardar eficazmente a segurança do pessoal operador.
Características doGrtp Grelha de suporte:
- Grelha metálica leve de alta resistência concebida para a segurança sob os pés.
- A construção única em forma de diamante proporciona resistência ao deslizamento em todas as direções.
- Fácil de instalar, desce rápido sem fixações, fica onde você quer.
- Económico, de longa duração, de baixa manutenção no telhado e na passarela
- Dimensões e formas flexíveis, Design inovador facilmente adaptável, qualquer fabricação especial de corte, moldagem, dobra e soldagem são suportadas.
- Adequado para todas as superfícies de caminhada/trabalho onde a lama, o gelo, a neve, a graxa, o óleo e os detergentes criam condições escorregadias ou perigosas
- Ampla aplicação, comumente utilizada para plataformas de trabalho, pavimentos industriais, passarelas, varandas, áreas de armazenamento, passadiços e degraus de escada
Vantagens da grelha de suportes de aderência
Econômico de instalar Além do baixo custo de material e custo nominal de montagem, a grade de segurança Grip Strut também ajuda a economizar com seus materiais e acabamentos resistentes à ferrugem e duradouros.
• O acabamento galvanizado padrão resiste à corrosão para proporcionar superfícies duradouras.
• O alumínio de alta resistência e o aço inoxidável dos tipos 304 e 316L ajudam a proporcionar a máxima resistência à corrosão.
• Aço não pintado preto disponível para instalações que necessitem de acabamento galvanizado a quente após a fabricação.
• Estes painéis leves, mas musculosos, permitem uma redução substancial das necessidades de aço estrutural.
Versatilidade da grelha de apoio de aderência
Disponível em uma variedade de larguras e alturas de canal padrão.
• Numerosas formas e tamanhos não normalizados.
• Construção em uma peça, sem soldagens ou rebites para falhar, minimiza a necessidade de fabricação de plantas.
• Formas e moldes especiais podem ser realizados para satisfazer requisitos incomuns.
Superfície serrilhada e mais segura da grelha de suporte
• Agarra as solas com firmeza em todas as direcções.
• A superfície antiderrapante é ideal para locais interiores ou exteriores onde a lama, o gelo, a neve, o óleo e os detergentes podem criar condições de caminhada perigosas.
• As aberturas são suficientemente pequenas para capturar a maioria das ferramentas e outros objetos perigosos que caem.
