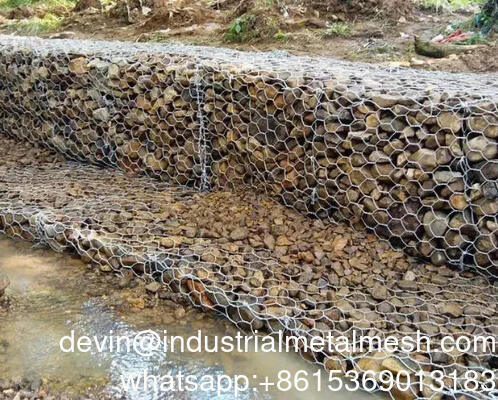

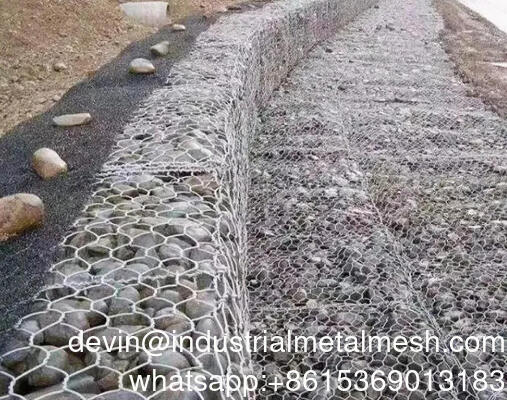

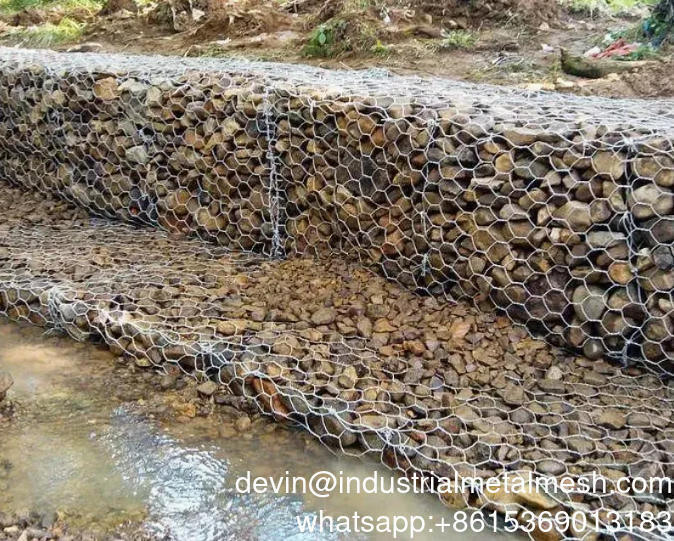

Cesta de Gabiao de Malha Soldada Galvanizada a Quente Duravel para Protecao de Leito de Rio
Gabiao, é um tipo de rede de arame hexagonal de alta resistência. É conhecido como cesta de gabiao, caixa de gabiao. O gabiao é feito de arame hexagonal
malha, o diâmetro do arame é baseado em diferentes tamanhos dehexagonal. Se o arame for revestido de zinco, o diâmetro do arame deve ser de 2,0 mm a 4,0 mm. Se for revestido de PVC, o arame deve ter de 3,0 mm a4,5 mm. Em seguida, o arame da borda deve ser um calibre mais espessodo que o arame da malha hexagonal.
Material: Arame de aço de baixo carbono Q195
* Modo de processamento: torção, torção reversa, torção dupla face
* Classificação:
I. Malha hexagonal galvanizada eletricamente;
II. Malha hexagonal galvanizada a quente;
III. Malha hexagonal revestida de PVC.
|
Tamanho
|
Diâmetro do arame
|
|
|
Comprimento
|
Largura
|
Altura
|
Arame da malha
|
Arame da borda
|
Arame de amarração
|
Abertura da malha (mm)
|
|
1000
|
1000
|
1000
|
2,0
2,2
2,4
2,7
3,0
3,4
3,9
|
2,4
2,7
3,0
3,4
3,9
4,4
4,9
|
2,2
|
60*80
80*100
80*120
100*120
|
|
2000
|
1000
|
1000
|
|
3000
|
1000
|
1000
|
|
4000
|
1000
|
1000
|
|
5000
|
1000
|
1000
|
|
6000
|
1000
|
1000
|
|
Revestimento do arame
|
Arame galvanizado a quente
Arame Galfan
Arame revestido de PVC
|
| Tamanhos para Gabiao e Colchao de Gabiao |
| C (m) |
L (m) |
A (m) |
# de Células |
| 2 |
1 |
1 |
2 |
| 3 |
1 |
1 |
3 |
| 4 |
1 |
1 |
4 |
| 2 |
1 |
0,5 |
2 |
| 3 |
1 |
0,5 |
3 |
| 4 |
2 |
0,3 |
4 |
| 6 |
2 |
0,3 |
6 |
| Arame de Malha Padrão |
| Tipo de Malha |
D (mm) |
Tolerância da Malha |
Arame da Malha (mm) |
| 8x10 |
83 |
±10% |
2,70, 3,00mm |
| 6x8 |
64 |
±10% |
2,20mm |
| Diâmetros de Arame Padrão |
| Diâmetro do Arame ø mm |
2,20 |
2,70 |
3,00 |
3,40 |
3,80 |
| Tolerância do Arame (±) ø mm |
0,10 |
0,10 |
0,10 |
0,10 |
0,10 |
| Quantidade Mín. de Zinco gr/m2 |
214 |
244 |
259 |
259 |
275 |
Aplicações:
Controle e guia de água ou inundação
Margem de inundação ou margem de guia
Prevenção de quebra de rocha
Proteção de água e solo
Proteção de ponte
Fortalecimento da estrutura do solo
Engenharia de proteção de área costeira
Engenharia de porto
Paredes de isolamento
Proteção de estrada
Vantagem:
Flexibilidade:
A flexibilidade é um benefício importante de qualquer estrutura de gabiao. A construção de malha hexagonal de torção dupla permite que ela tolere assentamentos diferenciais sem fratura. Essa propriedade é especialmente importante quando uma estrutura está em condições de solo instáveis ou em áreas onde a erosão por ação de ondas ou correntes pode minar a base da estrutura e causar assentamento estrutural.
Durabilidade:
Os gabions suportam o crescimento de plantas, que fornece um revestimento vivo para a malha de arame e pedras, aumentando sua durabilidade. Geralmente, a malha de arame é necessária nos primeiros anos de vida da estrutura; mais tarde, o espaço entre as pedras é preenchido com solo, lodo e raízes de plantas que atuam como agente de ligação para as pedras.
Resistência:
A malha hexagonal de arame de aço tem resistência e flexibilidade para suportar as forças geradas por massas de água e terra, e a natureza permeável do gabiao permite absorver e dissipar grande parte dessa energia. Isso é evidente em instalações de proteção costeira, onde as estruturas de gabiao permanecem eficazes muito depois que uma estrutura rígida maciça falha. Além disso, a malha hexagonal de torção dupla não se desfaz se cortada.
Permeabilidade:
As paredes de gabiao são permeáveis à água e estabilizam taludes pela ação combinada de drenagem e contenção, impedindo o desenvolvimento de pressão hidrostática atrás da parede de gabiao. A drenagem é realizada por gravidade, bem como por evaporação, pois a estrutura porosa permite a circulação de ar através dela. À medida que o crescimento das plantas se desenvolve dentro da estrutura, o processo de transpiração auxilia na remoção de umidade do aterro - um sistema muito mais eficiente do que os furos de drenagem em paredes de alvenaria padrão.
Baixo custo:
- Requer pouca manutenção
- Sua instalação não requer mão de obra qualificada e o preenchimento com pedras está disponível no local ou em pedreiras próximas,
- Requer pouca ou nenhuma preparação de fundação, pois a superfície precisa ser apenas razoavelmente nivelada e lisa.
- Os gabions são porosos, não necessitando de provisões de drenagem caras
Ecologia:
Gabions são uma solução ecologicamente sensível para estabilização de taludes. Já foi mencionado que o preenchimento com pedras é feito com pedras naturais, tornando os gabions naturalmente porosos, permitindo a interação entre a terra e o lençol freático e também persuadindo a deposição de solo nos menores vazios entre o preenchimento de pedras durante a drenagem, o que novamente promove o crescimento da vegetação.
Estética:
Gabions que suportam vegetação já foram discutidos; em alguns casos, o crescimento da vegetação é tão intenso, tornando a estrutura de gabiao invisível e agradável de se ver. Novamente, se um esforço adicional for feito durante a construção, o gabiao pode criar uma estrutura realmente agradável com ou sem vegetação. Ao contrário de outros tipos de materiais, como paredes de blocos modulares, as pedras de gabiao não descolorem devido à drenagem.
Especificação:
arame galvanizado, galfan, revestido de PVC
abertura: 6*8cm,8x10cm,10*12cm
arame da malha: 2,2mm,2,7mm,3,0mm
Caixa de Gabiao é composta por unidades retangulares, fabricadas a partir de uma malha hexagonal de torção dupla, preenchidas com pedras. Para reforçar a estrutura, suas bordas com um arame de diâmetro mais espesso que o arame da malha. As caixas de gabiao são divididas em células por diafragmas a cada 1 metro.
| Produtos |
mm |
mm |
mm |
| diâmetro do arame (revestimento galvanizado/galfan) |
2,2mm |
2,7mm |
3,0mm |
| diâmetro do arame (revestimento de PVC) |
2,2/3,2mm |
2,7/3,7mm |
3,0/4,0mm |
| tamanho da abertura |
6*8cm |
8*10cm |
10*12cm |
| padrão |
ASTM A975 |
EN10223 |
SANS675 |
| tamanho das caixas de gabiao |
1*1*1m |
2*1*1m |
2*1*0,5m 3*1*1m etc |
