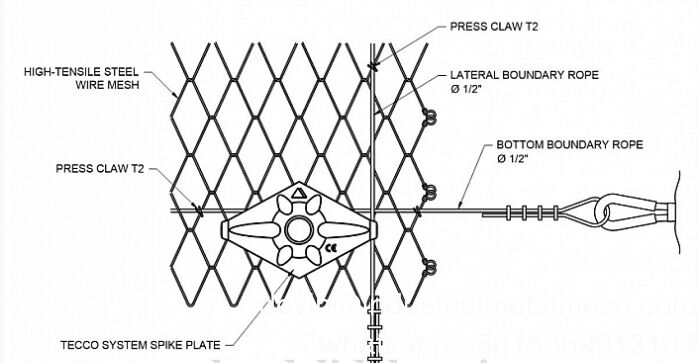

Componentes do sistema TECCO G65/4

Componente de malha tecco de alta resistência
• Tecco mesh.Componente principal da teco mesh de aço de alta tração para o sistema de protecção contra quedas de rochas em encostas.É feito de arame de aço de alta resistência à tração e apresenta uma excelente resistência à corrosão.A resistência à tração de 1770 N/m2 proporciona a máxima protecção para a encosta e as pessoas.
• Ancora de aço. A âncora de aço é feita de barras de aço deformadas com 25 mm de diâmetro, e é utilizada principalmente para fixar a malha tecco de alta resistência nas encostas de rocha ou solo.Pode fornecer toda a estabilidade para a inclinação e tecco malha.
• Placa de espigas de garra. A placa de espigas de garra é comumente utilizada com pregos para fixar firmemente a malha tecco de alta resistência na inclinação.O design de garras fazem a placa de espigas uma estrutura mais estável e firme.
• Nails de solo ou de rocha.Utilizado com uma placa de espigão tipo garra para fixar a malha tecco de alta resistência à tração na montanha.
• Clips.Os clips são usados para conectar firmemente a rede tecco vizinha de alta resistência. É uma alternativa à corda de costura e a conexão geralmente é sem sobreposição.
• Corda de costura.É usada para conectar as malhas tecco vizinhas. E a conexão é comumente têm sobreposições. Pode ser usada para substituir os clips.
• Corda de limite.Passe pela malha tecco de alta resistência e fique fixada na âncora para garantir a estabilidade da malha tecco de alta resistência e do sistema.


1. Tipo de arteriais: fio de aço de alta resistência
2. Forma de malha: Romboide
3. Diâmetro do fio: 4 mm
4. Dimensões diagonais da malha: 3,27 x 5,43 polegadas (83 x 138 mm) com uma variabilidade de +/- 3%
5. Largura da malha: 2,56 polegadas (65 mm) com uma variabilidade de +/- 3%
6. Altura total da malha: 0,59 polegadas (15 mm) com uma variabilidade de +/- 10%
7. Distância entre as malhas: 0,28 polegadas (7 mm) com uma variabilidade de +/- 10%
8. Resistência à tração: ≥ 256 ksi (≥ 1765 MPa)
9. Proteção contra corrosão: GEOBRUGG SUPERCOATING® (composto por 95% de zinco e 5% de alumínio)
10. Capacidade de carga e propriedades mecânicas: 10. Resistência à tração da malha: ≥ 17,1 kips/ft (≥ 250 kN/m)
11. Resistência ao furado: 62,9 lábios / 83,2 saltos (≥ 290 kN / ≥ 370 kN)
12. Resistência dos rolamentos ao descolamento: 31,5 / 41,6 (≥ 140 kN / ≥ 185 kN)
13. Resistência ao esforço de tração paralelo à inclinação: 11,2 salto / 16,9 salto (≥ 50 kN / ≥ 75 kN)
14. Prolongamento no ensaio de resistência à tração longitudinal: inferior a 6,0%
15. Dimensões do rolo: 15 Largura do rolo: 3,5 metros
16. Comprimento do rolo: 30 metros
17. Superfície total por rolo: 105 m2
18. Peso por pé quadrado: 0,676 lbs/ft2 (3,3 kg/m2)
19. Peso total por rolo: 764 lbs (347 kg)

Vantagens da malha tecco de alta resistência
As redes de protecção contra quedas de rocha oferecem vários benefícios em relação a outros tipos de medidas de protecção contra quedas de rocha.Ao contrário de outras medidas de proteção contra quedas de rocha, como barreiras e cercasAlém disso, elas podem ser instaladas rapidamente, minimizando a perturbação da área circundante.
A malha tecco de alta resistência também é tecida numa estrutura de diamante e é bastante conveniente de armazenar.É fácil e rápido desmontar e instalar a malha tecco de alta resistência com a ajuda de tecnologia mecanizada, o que lhe poupa muito tempo no projecto.


O processo de instalação do sistema correto de malha tecco de alta resistência
Fase I :Limpar e nivelar a inclinação de acordo com os requisitos de projeto
Fase II: Marcação de todos os pontos importantes de uma encosta (distância entre os pregos de acordo com o valor de projeto, pontos de perfuração, etc.)
Fase III: perforação e instalação de pregos
Fase IV: Escolha dos pontos de ancoragem nas depressões ou corte e preparação de cavilhas em torno das cabeças dos pregos
Fase V: Instalação de drenagem ou de outros elementos necessários
Fase VI: Instalação de um tapete TECMAT® de controlo da erosão para uma melhoria do verde se o solo puder ser lavado
Fase VII: Descolagem e fixação das malhas TECCO®
Fase VIII: Conectando folhas individuais de malhas com pinças de ligação
Fase IX: Instalação de ancoragens de cordas com cabeça flexível e cordas de contorno
Fase X: Pretensionamento do sistema de acordo com o valor de projeto com uma chave de torque
Fase XI: Verduração das encostas (sementeira, hidrossementeira, etc.)
