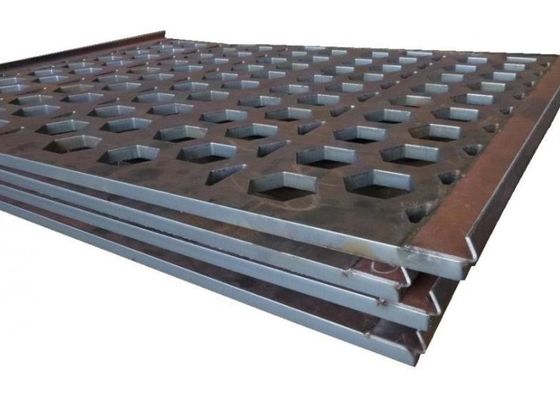

Dureza NM300 Aço Metal Chapa de Perfuração para Peneiramento
Peneiramento com Chapa de Perfuração de Metal é uma alternativa à malha que oferece uma solução mais robusta e durável. Comprometendo a área de peneiramento, mas durando mais tempo em áreas de alto impacto.

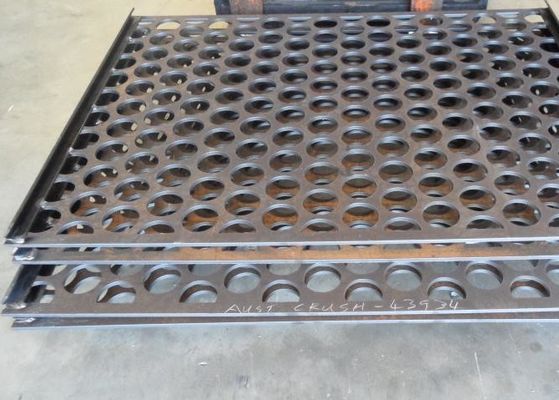

podemos fornecer uma ampla gama de Chapas de metal perfuradas. As formas de perfil incluem redondas, quadradas, retangulares, hexagonais/diamante e ranhuradas. Opções de Bissaloy e aço carbono disponíveis.
*Obtenha uma vida útil mais longa da tela.
*Excelente Frequência de Peneiramento
*Menos chance de entupimento.
*Peneiramento mais preciso
Malha de Chapa de Perfuração é o principal material de peneiramento em rocha britada. Também usado para peneiramento de desbaste. Eles suportarão peneiramento bruto e pesado e, portanto, durarão mais do que a maioria dos outros peneiramentos. Produtos em ambientes exigentes.
1. Telas Vibratórias Perfuradas - Padrões
Quantidade - Indique o número de Chapas de Tela Perfuradas da mesma espessura, largura, comprimento, perfuração e barras.
2. Espessura - Especifique em polegadas ou número da bitola.
● 1. Aço - Use a Tabela U.S. Std. Ga.
● 2. Aço Inoxidável - Use a Tabela U.S. Std. Ga.
● 3. Monel - Use a Tabela U.S. Std. Ga.
● 4. Latão, Cobre, Metal Muntz e Alumínio - Use a Tabela B&S Ga.
3. Tipo de Metal - Indique o tipo de metal necessário. Chapa de aço: um mínimo de .20 C e um mínimo de .40 Mn devem ser usados. Chapa de aço resistente à abrasão (AR); um mínimo de .35 C e um mínimo de 1.20 Mn.
4. Largura - A "largura" é a dimensão em ângulo reto com o fluxo do material. Especifique a largura total. Se flanges de gancho forem necessários, especifique: "largura (medida fora das flanges de gancho)." Tolerância da largura: mais 0" menos 1/4".
5. Comprimento - O "comprimento" é a dimensão da Chapa de Tela Perfurada que é paralela ao fluxo do material a ser peneirado. Especifique o comprimento total. Tolerância do comprimento da tela: mais 0" menos 1/4".
6. Tamanho e Forma da Perfuração - Clique aqui para ver as perfurações disponíveis.
7. Disposição das Perfurações - A disposição escalonada (padrão 600) é o padrão. As perfurações são normalmente escalonadas na direção do fluxo do material a ser peneirado.

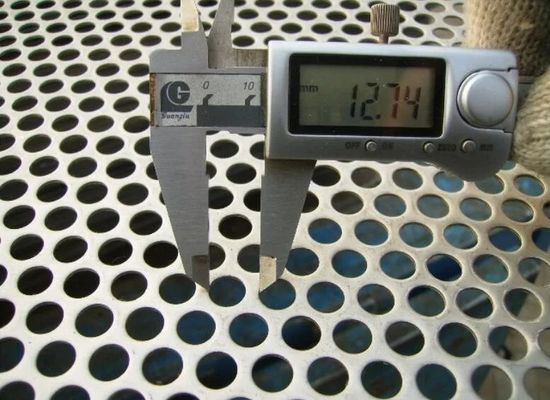

8. Barras - A "barra" é o metal entre as perfurações e é medida no ponto onde as perfurações estão mais próximas. Especifique a largura da barra.
9. Método de Fixação da Chapa de Tela Perfurada às Telas Vibratórias:
● 1. Flanges de Gancho - Para telas vibratórias do tipo "tensão" padrão, especifique "Flanges de Gancho" (Clique aqui).
● 2. Parafusado na estrutura da tela vibratória - Se a
● 3. Chapa de Tela Perfurada deve ser parafusada, envie um esboço mostrando a localização, o tamanho e o tipo dos furos dos parafusos.
● 4. Especifique também a largura das margens em branco nas laterais e nas extremidades da Chapa de Tela Perfurada.
10. Telas Coroadas - Se uma chapa de tela for "coroada", indique a quantidade da coroa medida na linha central. Salvo especificação em contrário, a coroa padrão para telas de 1/16" de espessura e mais espessas será fornecida da seguinte forma: Para telas vibratórias de 3' ou 4' de largura - coroa de 1/2". Para telas vibratórias de 5' de largura - coroa de 3/4". Para telas vibratórias de 6' de largura e mais largas - coroa de 1".
11. Outras informações:
● 1. Para perfurações ranhuradas - especifique se a dimensão longa da ranhura é paralela à largura ou ao comprimento da Chapa de Tela Perfurada.
● 2. Se a tela for "ondulada" para distribuir ou retardar o fluxo de material, especifique.
● 3. Para telas que exigem "barras de patim" para remover material superdimensionado, especifique o tamanho e a localização da barra. Inclua a marca, o modelo e o tamanho do vibrador.
12. Barras de Fixação (Placas de Saia) - Podem ser fornecidas como um item padrão ou personalizadas de acordo com suas necessidades, com ou sem furos redondos ou quadrados.
Material:
Podemos oferecer uma ampla gama de chapas perfuradas, perfuradas ou com perfil a plasma em aço carbono e aço inoxidável.
Tipos de Borda:
soldado sem costura com chapa de aço carbono dobrada a 45/60 graus ou chapa de aço inoxidável
Telas Rotativas Perfuradas - Padrões
Quantidade - Indique o número de seções de tela necessárias (veja a ilustração acima).
Espessura - Especifique em polegadas ou número da bitola.
Aço - Tabela U.S. Std. Ga. Revisada em 11/42.
Monel - Tabela U.S. Std. Ga.
Aço Inoxidável - Tabela U.S. Std. Ga.
Latão, Muntz, Alumínio - Tabela B&S Ga.
Tipo de Metal - Indique o tipo de metal necessário. Chapa de aço: um mínimo de .20 C e um mínimo de .40 Mn devem ser usados. Chapa de aço resistente à abrasão (AR): um mínimo de .35 C e um mínimo de 1.20 Mn.
Diâmetro - Especifique o diâmetro externo exato ou o diâmetro interno exato da Seção de Tela Perfurada em polegadas.
Comprimento - Especifique o comprimento da seção da tela (veja a ilustração acima). Tolerância do comprimento da tela: mais 0" menos 1/4".
Tamanho e Forma Perfurados - Veja a página 4 para as perfurações disponíveis.
Disposição das Perfurações - A disposição escalonada (padrão 600) é padrão para a Chapa de Tela Perfurada quando usada em telas rotativas.
Barras - A "barra" é o metal entre as perfurações e é medida no ponto onde as perfurações estão mais próximas. Especifique a largura da barra.
Segmentos - Especifique o número de segmentos para cada seção. (Veja as ilustrações acima).
Método de Montagem dos Segmentos da Chapa de Tela Perfurada para Fazer Seções e/ou Cilindros
Juntas de Topo - Não Fixadas.
Juntas de Topo - Grampos Padrão.
Juntas de Topo - Correias Padrão.
Juntas de Sobreposição - A junta de sobreposição padrão é de 11/2" a 2" (sobreposição mínima de 11/2").
Outras informações - Se forem necessários furos para parafusos para montagem na estrutura ou margens específicas, envie um esboço.
Se forem necessárias perfurações ranhuradas e a disposição das ranhuras for importante, indique se a dimensão longa das ranhuras é paralela ao comprimento da seção da tela ou é paralela à circunferência da seção da tela.
