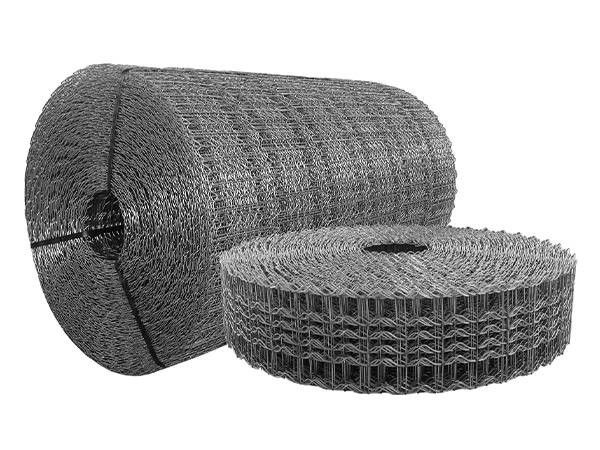

ASTM A810-01 ASTM A810-01 Tubulação reforçada de malha de arame soldado

ASTM A810-01 Malha reforçada por tubulação

Malha reforçada de tubulaçãoO material da malha é aço de baixo carbono com revestimento galvanizado.Pode ser fio galvanizado a frio ou fio galvanizado mergulhado a quente reunindo-se ao ASTM e os fios da linha são profundamente amarrados e depois soldados para formar uma estrutura de onda, o que facilita o revestimento com betão e, em seguida, a imersão em água ou terra.evitar que a tubulação revestida com peso de concreto seja danificada durante a instalação e após a sua colocação no local.

Estruturas

A malha reforçada de tubulação é feita de fios de linha e fios transversais.

• Linha de fio.A malha reforçada de tubulação está disponível em vários tipos,com 6/8/10 fios transversais por tubulação, malha reforçadaPara uma malha de tubulação reforçada com 6 fios transversais, os 4 fios transversais do meio estão igualmente espaçados e os dois fios transversais na borda estão mais distantes dos fios transversais adjacentes.A estrutura ondulada facilita que a malha de tubulação reforçada seja revestida com concreto e depois imersa em água ou solo.
• Cross Wire.Eles são de forma reta, e os fios transversais na mesma malha de tubulação reforçada são espaçados na mesma distância.
• Borda de fio exposta:≤ 2,5 mm
  As malhas reforçadas do gasoduto têm um excelente desempenho resistente à corrosão e à ferrugem para evitar danos ao gasoduto.

Especificações das malhas reforçadas de tubulação

4 tipos de malhas reforçadas de tubulação: HN-N, HN-T, HN-L e HN-W.

HN-N
Trata-se de um fio de aço com baixo teor de carbono para o reforço de tubulações revestidas com peso de concreto.A malha de 2 polegadas com ambos os lados entre os fios de linha é destinado para revestimento com uma sobreposição de 1 polegada.

HN-T
Trata-se de uma malha de soldagem pontual feita de fio de aço galvanizado de baixo carbono para o reforço de tubulações revestidas de concreto.A malha inclui 8 fios de linha que são profundamente amarrados entre os fios transversais.

HN-L
Trata-se de uma malha de aço galvanizado de baixo teor de carbono para o reforço de tubulações revestidas de concreto. A malha é de 92,4 mm em vez de 67 mm entre os fios transversais.

HN-W
Trata-se de uma malha de soldagem pontual feita de fio de aço galvanizado de baixo carbono para o reforço de tubulações revestidas de concreto.A malha inclui 10 fios de linha que são profundamente amarrados entre os fios transversais.

Características das malhas reforçadas de tubulação

• Alta resistência à tração.A malha reforçada de tubulação é feita de fios de aço de alta resistência que podem suportar o estresse e a pressão da construção de tubulações.
• Resistência à corrosão.A malha CWC é revestida com uma camada de zinco ou outro material resistente à corrosão para evitar ferrugem e corrosão.
• Fácil de instalar.A malha CWC pode ser facilmente instalada ao redor do gasoduto, proporcionando uma solução rápida e eficiente para o reforço do gasoduto.
• Eficiente em termos de custos.A utilização de malhas de tubulação reforçadas é uma alternativa rentável aos métodos tradicionais de reforço de tubulações, como o reforço de concreto ou aço.
• Durabilidade.A malha reforçada de tubulação é projetada para resistir a condições ambientais adversas, incluindo temperaturas e condições climáticas extremas.
• Boa aparência.A malha reforçada de tubulação é limpa, regular e brilhante. A malha é bem ligada e firme. A junção de solda é firme e conveniente para transporte e empilhamento.

Aplicações de malhas reforçadas para tubulações

A malha reforçada de tubulação é comumente usada em uma variedade de aplicações de tubulação, incluindo:

• Gasoduto e oleoduto submarino.A malha reforçada de oleoduto é utilizada para reforçar oleodutos e gasodutos submarinos, proporcionando resistência e durabilidade adicionais ao oleoduto.
• O gasoduto Everglades.A malha CWC pode ser usada para proteger o gasoduto Everglades de fatores externos, como erosão, corrosão ou danos à vida selvagem.
• Gasoduto de petróleo e gás River Bottom.A malha reforçada do gasoduto fornece suporte e reforço adicionais para distribuir o peso do gasoduto de forma mais uniforme no leito do rio ou do riacho.Isto pode ajudar a reduzir o risco de danos ao leito do rio ou do riacho.

Malha reforçada de gasoduto para transferência por gasoduto submarino

Malha reforçada para oleodutos para transferência por oleodutos submarinos

Rede reforçada de oleodutos para a transferência de gás e petróleo por oleodutos do fundo dos rios

Malha reforçada de gasoduto para a transferência de gasoduto Everglades

Malha CWC

Visão geral da malha HN-N da CWC

Visão frontal da malha HN-N da CWC

Detalhes da malha HN-N da CWC

Visão lateral da malha HN-N da CWC

Visão geral da malha HN-W da CWC

Visão frontal da malha HN-W da CWC

Detalhes da malha HN-W da CWC

Visão lateral da malha HN-W da CWC

Detalhes dos acessórios das malhas da CWC

Vista frontal dos acessórios de malha CWC
