Dureza NM Estribo de placa de perfuração de aço

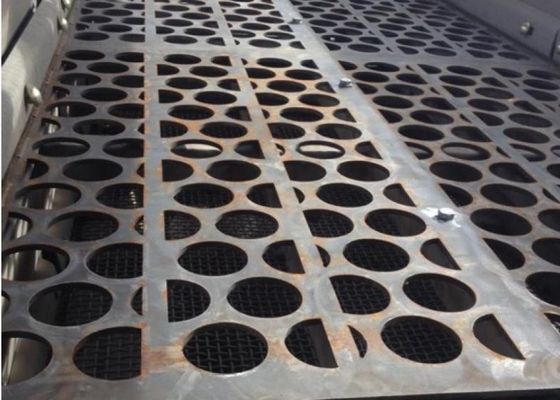

Malha de placa de perfuraçãoO material de triagem é o principal material de triagem em rocha triturada. Também usado para triagem de escalpeamento. Eles suportam triagem áspera e pesada e, portanto, duram mais do que a maioria das outras triagens.Produtos ambientais exigentes.

1. Ecrãs vibratórias perfuradas - Normas
Quantidade - Indicar o número de placas de ecrã perfuradas da mesma espessura, largura, comprimento, perfuração e barras.

2. Espessura - Especificar em polegadas ou número de calibre.

● 1. aço - Use a tabela Std. Ga.

● 2. Aço inoxidável - Use a tabela Std. Ga.

● 3. Monel - Use a Tabela de Estatísticas dos EUA.

● 4. Brass, Copper, Muntz Metal & Aluminum -Use B&S Ga. Table.

3. Tipo de metal - Indicar o tipo de metal requerido. Chapa de aço: um mínimo de 0,20 C e um mínimo de 0,40 Mn. Chapa de aço resistente à abrasão (AR); um mínimo de 0,35 C e um mínimo de 1,20 Mn.

4. Largura - A "largura" é a dimensão em ângulo reto para o fluxo do material. Especificar a largura total. Se forem necessárias flanges de gancho, especificar: "largura (medida fora das flanges de gancho)." Tolerância da larguraMais 0" menos 1/4".

5. comprimento - O " comprimento " é a dimensão da placa de tela perfurada que é paralela ao fluxo do material a ser filtrado. Especificar o comprimento total. Tolerância do comprimento da tela:mais 0" menos 1/4".

6. Tamanho e Forma das Perforações - Clique aqui para ver as perforações disponíveis.

7. Disposições de perfurações - Disposição escalonada (padrão 600) é o padrão. As perfurações são normalmente escalonadas na direção do fluxo do material a ser filtrado.

8. Barras - A "barra" é o metal entre as perfurações e é medida no ponto onde as perfurações estão mais próximas. Especifique a largura da barra.

9. Método de fixação de placas de ecrã perfuradas a ecrãs vibrantes:

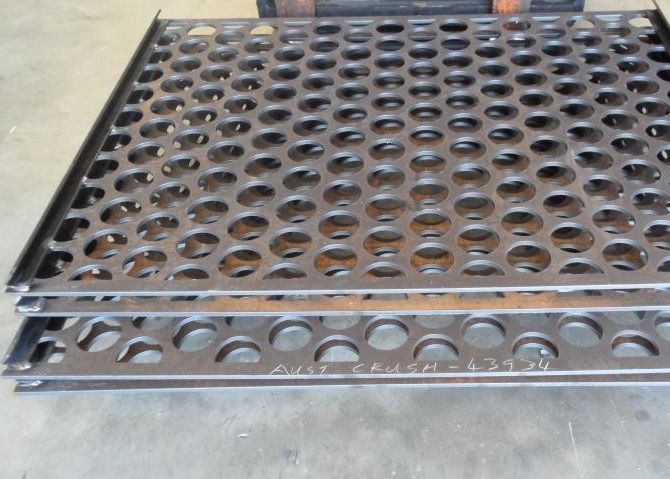

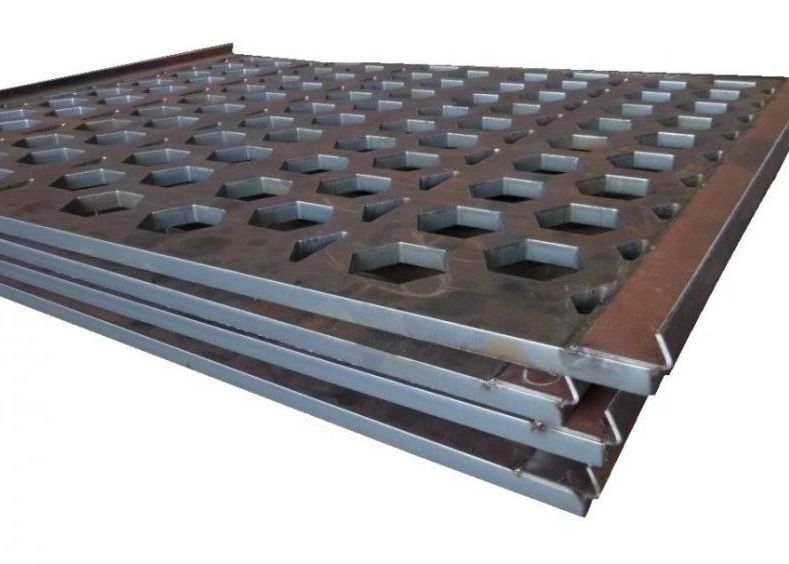

● 1. Flancas de gancho - Para ecrãs vibratórias padrão de "tipo tensão", especifique "Flancas de gancho" ((Clique aqui).

● 2. Atravessado ao quadro de tela vibratória - Se o

● 3. A placa de tela perfurada deve ser atornilhada, apresentando esboço mostrando a localização, tamanho e tipo dos furos de parafuso.

● 4. Especificar também a largura das margens em branco nos lados e nas extremidades da placa de tela perfurada.

10. Ecrãs coroadas - Se uma placa de tela for "coroada", indique a quantidade da coroa medida na linha do centro.a coroa padrão para telas de espessura 1/16" e mais pesadas será equipada do seguinte modo: Para telas vibratórias de 3 ou 4' de largura -1/2" coroa. Para telas vibratórias de 5' de largura -3/4" coroa. Para telas vibratórias de 6' de largura e coroa -1" mais larga.

11Outras informações:

● 1. Para perfurações com ranhuras - especificar se a dimensão de comprimento da ranhuras é paralela à largura ou ao comprimento da placa de tela perforada.

● 2. Se a tela for "corrugada" para distribuir ou retardar o fluxo de material, especifique.

● 3. Para telas que exijam "barras de deslizamento" para descascar material de grande porte, especifique o tamanho e a localização da barra.

12. Barras de pinçagem (Juntas de saia) - Podem ser fornecidas como um item padrão ou personalizado para as suas necessidades com ou sem furos redondos ou quadrados.

Materiais:

Podemos oferecer uma ampla gama de placas de perfuração, perfuradas ou plasmáticas em aço leve e aço inoxidável.

Tipos de borda:

Soldado sem costura com chapa de aço leve ou chapa de aço inoxidável dobrada a 45/60 graus

Ecrãs giratórias perfuradas - Normas
Quantidade - Indicar o número de secções de ecrã necessárias (ver ilustração acima).

Espessura - Especificar em polegadas ou número de gabaritos.

Aço - U.S. Std. Ga. Tabela Revisada 11/42.

Monel - U.S. Std. Ga. Tabela

Aço inoxidável - U.S. Std. Ga. Table

Brass, Muntz, Aluminium - B&S Ga. Tabela

Tipo de metal - Indicar o tipo de metal requerido. Chapa de aço: um mínimo de 0,20 C e um mínimo de 0,40 Mn. Chapa de aço resistente à abrasão (AR): um mínimo de 0,35 C e um mínimo de 1,20 Mn.

Diâmetro - Especificar o diâmetro externo exato ou o diâmetro interno exato da secção de tela perfurada em polegadas.

Comprimento - Especifique o comprimento da secção da tela (ver ilustração acima). Tolerância do comprimento da tela: mais 0" menos 1/4".

Tamanho e Forma Perforados - Ver página 4 para as perfurações disponíveis.

Disposições de Perforações - Disposição escalonada (padrão 600) é padrão para Placa de Tecido Perforado quando usada em telas giratórias.

Barras - A "barra" é o metal entre as perfurações e é medida no ponto onde as perfurações estão mais próximas.

Segmentos - Especifique o número de segmentos para cada seção (ver ilustrações acima).

Método de montagem de segmentos de placas de vidro perfuradas para fazer secções e/ou cilindros

- Não estão amarradas.

Pernas - Grampos padrão.

Pernas - Faixas padrão.

Articulações do tornozelo - A articulação do tornozelo do STD é de 11/2 "a 2" (toque mínimo 11/2").

Outras informações - Se forem necessários furos de parafusos para montagem no quadro ou margens específicas, apresentar um esboço.

Se forem necessárias perfurações com ranhuras e for importante a disposição das ranhuras,Indicar se a dimensão de comprimento das ranhuras é paralela ao comprimento da secção do ecrã ou paralela à circunferência da secção do ecrã.
