Malha de aço inoxidável da correia transportadora do metal da placa de corrente 316L do furo perfurado

Especificações da fita transportadora de chapas metálicas

• Materiais:aço carbono, SS 201, SS 304, SS 316.
• Espessura da chapa:00,8 mm, 1 mm, 1,2 mm, 1,5 mm, 2 mm, 2,5 mm, 3 mm.
• Diâmetro da haste de ligação:5 mm, 6 mm, 8 mm, 10 mm, 12 mm.
• Passagem da haste:19.05 mm, 25.4 mm, 31.75 mm, 38.1 mm, 50.8 mm, 76.2 mm.
• Largura da chapa:200 mm a 4000 mm.
• Comprimento do cinto:personalizado.
• Tratamento de superfície:Galvanizado a quente, escurecido.

Vantagens do produto

Cinturão transportador de placas perfuradas de aço inoxidável

1.Construção de malha aberta para drenagem rápida e livre circulação de ar

2.Placa superfície de transporte

3- Fácil de limpar.

Cinturão transportador de placas perfuradas

A placa perforada é combinada com placas de cadeia perforadas continuamente, os furos na superfície fornecem excelente desempenho de dissipação de calor para o transporte de produtos, como biscoitos,Pão e outros produtos quentesAs perfurações permitem que a abertura na correia varie de zero a muito grande.

A faixa transportadora de placas perfuradas pode ser feita em diferentes padrões.A abertura dos furos perfurados pode ser personalizada de acordo com as suas necessidades.

Faixa transportadora de chapas de cadeia convexa.

A superfície da placa de cadeia é produzida em várias formas de esferas redondas elevadas de diferentes diâmetros.A superfície elevada ou convexa proporciona um excelente desempenho antiderrapante para evitar que os produtos de transporte caam no chãoAs placas de cadeia convexas podem ser adicionadas com defletores transversais e placas laterais para triagem e proteção.

1) Máquinas e aparelhos para alimentos congelados

2) Máquinas de tratamento térmico

3) Máquinas e aparelhos para alimentos enlatados

4) Máquinas e aparelhos para vidro

5) Máquinas e aparelhos para alimentação marinha

6) Máquinas químicas
7) Máquinas e aparelhos para metalurgia de pó

8) Máquinas e aparelhos de transporte

9) Secadora contínua

10) Máquinas de transporte especiais

Material da correia transportadora	Fios de aço inoxidável
Cinturão transportador de aço inoxidável Rod Pitch ((mm))	5 6 7 7 10 13 15 15 18 20 20 19
Diâmetro do fio ((mm)	1 1 1 1 2 2 3 3 3 2 3 5 5
Tipo de borda do laço	borda de um e de dois laços
Espiral Pitch ((mm)	30 30 30 30 30 30 30 40 50 60 100 130 150 300
Largura total ((mm)	300-4200

Cinturão transportador de placas de cadeia metálica

Cinturão transportador de furos perfurados

Cinturão transportador de furos perfurados

SPROCKET 32B-1 Z10

Cadeias de rolos - ANSI, BS/DN, tipos anticorrosivos e tipos de fixação
As cadeias de rolos são componentes e acessórios importantes de todo o sistema de cintas transportadoras.Eles são utilizados em combinação com rodas dentadas de rolos como sistema de acionamento para garantir o transporte e transmissão estável e suavePodemos fornecer todos os tipos de cadeias de rolos para você. Basta consultar a seguinte introdução e decidir qual é adequado para você. Quanto às especificações detalhadas,Você pode obtê-los de três maneiras:
As cadeias de rolos padrão ANSI são as cadeias de transmissão de energia mais utilizadas nos EUA.As cadeias Nitro ANSI são construídas para lidar com uma ampla gama de aplicações em muitas indústriasOs rigorosos padrões de qualidade garantem que cada cadeia cumpra consistentemente os nossos requisitos de resistência e fiabilidade.As cadeias ANSI vêm em várias opções, incluindo múltiplos fios para aplicações com requisitos de potência mais elevados.

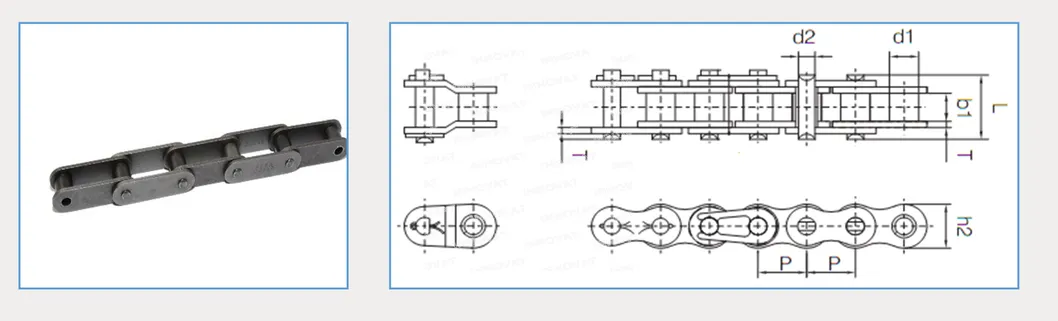

Número da cadeia	Pico	Largura interna	Diâmetro do rolo	Largura global	Diâmetro do alfinete	Altura da placa	Espessura da chapa
#	P	b1	d1	L	d2	H2	T
25-1*	Quatro por cento	1/8	0.130	0.311	0.091	0.228	0.030
35-1*	3/8	3/16	0.200	0.488	0.141	0.346	0.050
40 a 1	1/2	5/16	0.312	0.653	0.156	0.469	0.060
41 - 1	1/2	Quatro por cento	0.306	0.541	0.141	0.390	0.050
50 a 1	5/8	3/8	0.400	0.815	0.200	0.585	0.080
60 a 1	3/4	1/2	0.469	1.020	0.234	0.709	0.094
80 a 1	1	5/8	0.625	1.287	0.312	0.949	0.125
100 a 1	1-1/4	3/4	0.750	1.590	0.375	1.188	0.156
120 a 1	1-1/2	1	0.875	1.980	0.437	1.425	0.187
140-1	1-3/4	1	1.000	2.141	0.500	1.663	0.219
160 a 1	2	1-1/4	1.125	2.551	0.562	1.889	0.250
180 a 1	2-1/4	1-13/32	1.406	2.866	0.687	2.047	0.281
200 a 1	2-1/2	1-1/2	1.562	3.161	0.781	2.375	0.312
240-1	3	1-7/8	1.875	3.760	0.937	2.791	0.375

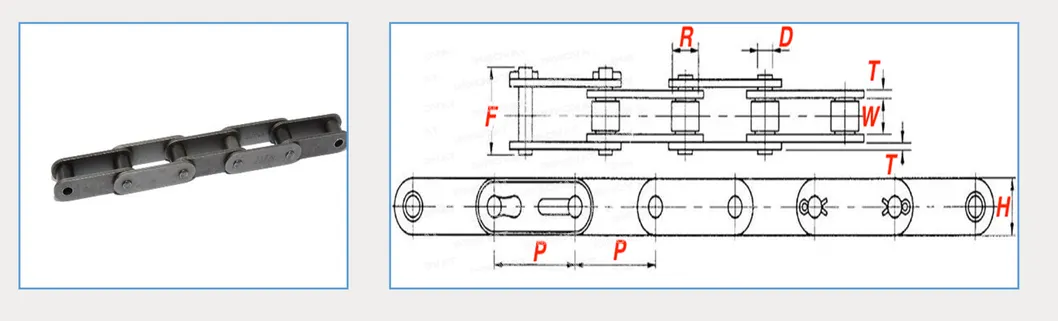

Incorporando elos que são duas vezes mais longos que as correntes de rolos padrão, a corrente de rolos é destinada a longos movimentos, aplicações de baixa a moderada velocidade e usa engrenagens com pelo menos 24 dentes.Eles foram produzidos com placas laterais mais grossas, a fim de lidar com cargas de trabalho maiores do que as correntes padrãoCom uma placa lateral mais robusta, as cadeias de rolos pesados mantêm a sua força e estabilidade durante períodos de tempo mais longos.

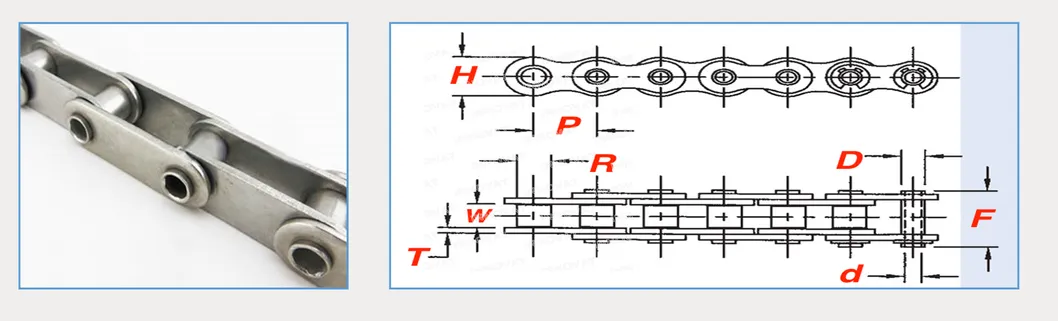

A cadeia de rolos de alfinetes ocos é essencialmente a mesma coisa que uma cadeia de rolos padrão apenas com "alfinetes ocos".mas também lhe dá a capacidade de colocar pinos estendidos através da cadeia para transportar o produtoMuitas aplicações incluem: padarias, transportadores aéreos, elevadores, aves de capoeira, agricultura e uma ampla gama de outras aplicações.

Tamanho	Peso (P)	(W)	(R)	(D)	(d)	Comprimento do alfinete oco	(F)	(H)	(T)	Peso
40 CV	0.500"	0.313"	0.312"	0.221"	0.157"	0.689"	0.689"	0.472 "	0.059"	0.35 LBS/FT
50 CV	0.625"	0.375"	0.400"	0.283"	0.202"	0.854 "	0.854 "	0.591"	0.079"	0.58 LBS/FT
60 CV	0.750"	0.500"	0.469"	0.333"	0.236"	1.055"	1.055"	0.713"	0.094 "	0.81 LBS/FT
80 cv	1.000"	0.625"	0.625"	0.449"	0.318"	1.276"	1.276"	0.950"	0.125"	1.46 LBS/FT

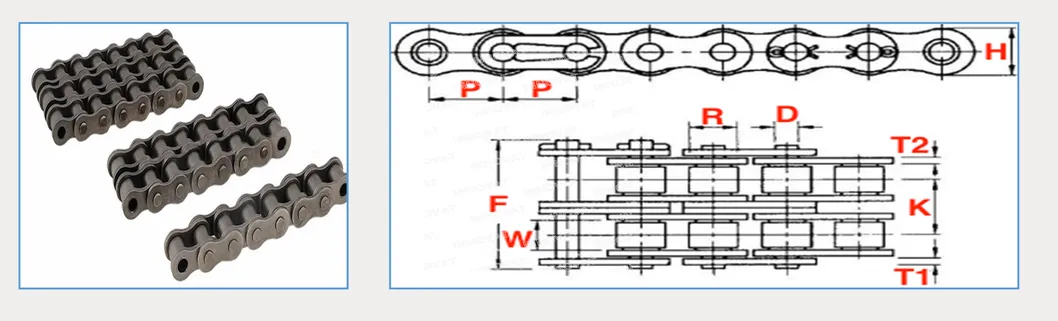

As cadeias de rolos de filamentos múltiplos são projetadas para ser mais fortes do que o equivalente ANSI ou Metric.Um exemplo seria # 80-2 cadeia de rolos duplo é "dobro" a força como ANSI 80-1 cadeia únicaAs nossas correntes de rolos de filamentos múltiplos são seguras de impressionar com resistências à tração e fatores de desempenho líderes da indústria.Fornecendo até doze (-12) cadeias de rolos de filamentos estamos certos de ter a cadeia de rolos de filamentos múltiplos para sua aplicaçãoAlém disso, fornecemos corrosião resistentes cadeias de rolos de múltiplos fios, tais como inoxidável, níquel, e revestido, bem como múltiplos fios de cadeia de rodas.

Tamanho

Peso (P)

(K)

(W)

(R)

(D)

(F)

(T1)

(T2)

(H)

Peso (LBS/FT)

04B-2

0.236"

0.217"

0.110"

0.158"

0.073"

0.524"

- Não.

- Não.

0.197"

0.154

05B-2

0.315"

0.222 "

0.118"

0.197"

0.091"

0.571"

- Não.

- Não.

0.280"

06B-2

0.375"

0.403"

0.225"

0.250"

0.129"

0.941"

0.039"

0.051"

0.323"

0.496

08B-2

0.500"

0.548"

0.305"

0.335"

0.175"

1.260"

0.059"

0.059"

0.469"

0.872

10B-2

0.625"

0.653"

0.380"

0.400"

0.200"

1.457"

0.059"

0.059"

0.579"

1.127

12B-2

0.750"

0.766"

0.460"

0.475"

0.225"

1.697"

0.071"

0.071"

0.634"

1.529

16B-2

1.000"

1.255"

0.670"

0.625"

0.326"

2.756"

0.126"

0.157"

0.819"

3.433

20B-2

1.250"

1.435"

0.770"

0.750"

0.401"

3.169"

0.138"

0.177"

1.024"

5.076

24B-2

1.500"

1.904"

1.000"

1.000"

0.576"

4.217"

0.197"

0.236"

1.224"

9.321

28B-2

1.750"

2.345"

1.220"

1.100"

0.626"

5.083"

- Não.

- Não.

1.457"

11.09

32B-2

2.000"

2.305"

1.220"

1.150"

0.701"

5.102"

- Não.

- Não.

1.662"

14.029

40B-2

2.500"

2.846"

1.500"

1.550"

0.901"

6.358"

- Não.

- Não.

2.083"

21.378

48B-2

3.000"

3.599"

1.800"

1.900"

1.151"

7.803"

- Não.

- Não.

2.512"

33.4

56B-2

3.500"

4.197"

2.100"

2.125"

1.351"

9.039"

- Não.

- Não.

3.063"

46.765
